1. متطلبات ورشة العمل
| غرض | المعلمة | ملاحظات |
| اتجاه التغذية | الإدخال الأيسر أو الأيمن (يعتمد على تخطيط عملية ورشة العميل) | مواجهة المعدات ، اتجاه دخول المواد الخام |
| إجمالي قوة المعدات | حوالي 490 كيلو واط (الجهاز الرئيسي 160 كيلو واط التردد العالي 250 كيلو واط آلة مساعدة 80 كيلو واط) | |
| معيار جهد إمداد الطاقة | 380V/50Hz ؛ نظام ثلاثي المراحل الأربعة | خزانة توزيع الجهد المنخفض ، الكابلات ، العميل |
| منطقة المعدات مغطاة | L40-45M × W 4.5m | وفقا لتخطيط المعدات |
| تتم تغطية منطقة آلة اللحام عالية التردد | L6M × W 3M × H 2.8M | |
| إمدادات المياه (معاد تدويرها) | حمام سباحة تبريد واحد: 30 متر مكعب ؛ مجموعة واحدة من مضخات الضغط العالي. بدلاً من ذلك ، يمكن للمورد أن يوفر للمشتري رسومات المصنع ، واستنادًا إلى الرسومات ، إنشاء خطة تخطيط الممر المائي. | يوفر العميل ذاتيًا تجمع المياه ومضخة المياه ونظام السباكة وبرج التبريد |
| إمدادات الهواء | ضاغط الهواء: مجموعة واحدة 1.6 متر مكعب لأنبوب فولاذي مشترك ؛ إذا كان الأنابيب المجلفنة بحاجة إلى 3.5 متر مكعب | يوفر العميل ذاتيًا ضاغط الهواء وخزان تخزين الهواء وخط الأنابيب |
| معدات رفع | Aircrane 5 ~ 10tons: مجموعتان | العميل يوفر الذات |
| الأجزاء المستهلكة العادية | （1） سكاكين مكشطة | |
| （2） saw plade |
| （3） الفريت |
| （4） ملف التعريفي (أنبوب النحاس ، أنبوب معزول) |
عملية الإنتاج
المواد الخام (شريط فولاذي) → عدم النفط → القص واللحام النهائي → المواد المتراكمة ← التسوية غير القوية → تكوين الطاحونة → لحام عالي التردد → إزالة الأنبوب خارج حزمة $ $ → التبريد
المواصفات الفنية (الصور فقط للرجوع إليها)

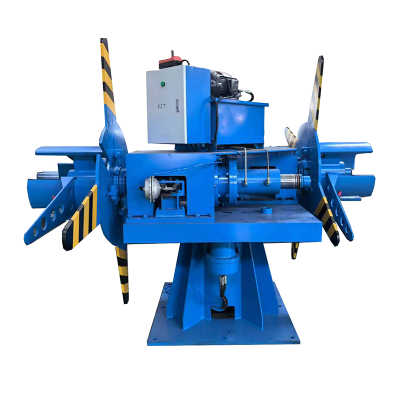

| 1 、 uncoiler hydraulic joudent |
| وظيفة | تتمثل وظيفة هذه الوحدة في تفكيك ملف الشريط الصلب بالكامل وتوفير المواد الخام اللازمة لآلة التشكيل |
| تحميل الوزن | الأعلى. 3.5 طن / |
| رؤساء المخروط | رأس مخروط مزدوج ، تحكم عن بعد الهيدروليكي عن بُعد الدوران التلقائي ، N واستبدال المواد |
| نوع هيكل المخروط | مزيج من المتزلجون ، قوي ومستقر |
| توسيع النوع | التوسع الهيدروليكي |
| مخروط رؤساء المواد | المغزل: 42Crmo ، تزوير ، تقع بشكل عام ؛ |
| لوحة القوس: 45# التهدئة بشكل عام |
| منزلق الإسفين: 45# خفف الصلب |
| نوع الفرامل | النوع الهوائي |
| جهاز حظر المواد | الوضع اليدوي |
2 、 القص والمعقب
|
| وظيفة | وظيفتها هي قص ومواءمة الرأس ونهاية شريطين مختلفين ، وقطع الأجزاء غير المنتظمة ، ولحام شريطين معًا حتى يتمكن الخط من العمل بشكل مستمر |
| نوع القص | القص الهوائي ، المواد: CR12MOV |
| نوع التثبيت | التمثيل الهوائي |
| نوع اللحام | TIG اللحام التلقائي |

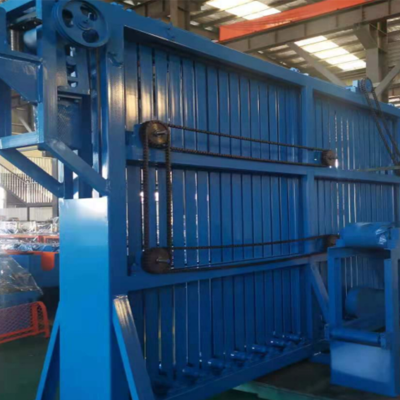

| 3.1 、 تراكم النوع العمودي (يمكن ضبط نطاق العرض كهربائيًا بسلسلة) |
| وظيفة | يتم استخدامه لتجميع ما يكفي من شرائح الصلب لضمان تشغيل الماكينة بشكل مستمر |
| الحجم الخارجي | طول 6.0 م |
| محرك التغذية | 7.5kw (محرك AC مع تنظيم سرعة التردد المتغير) |
| سرعة التغذية | كحد أقصى 200 م/دقيقة |
| سعة التخزين | 150 ～ 300m |
3.2 、 تراكم أفقي
(3.1 و 3.2 ليتم اختيارهم من قبل العميل) |
 |
| وظيفة | يتم استخدامه لتجميع ما يكفي من شرائح الصلب لضمان تشغيل الماكينة بشكل مستمر |
| الحجم الخارجي | م 4.5m |
| محرك التغذية | 11 كيلوواط (محرك AC مع تنظيم سرعة التردد المتغير) |
| محرك التخزين | 15 كيلوواط (محرك AC مع تنظيم سرعة التردد المتغير) |
| سرعة التغذية | MAX200M/دقيقة |

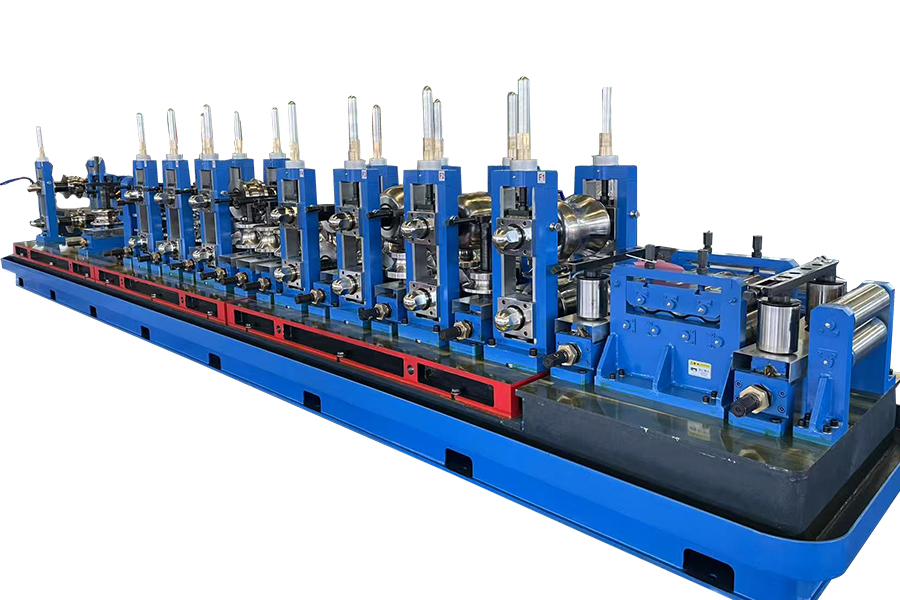

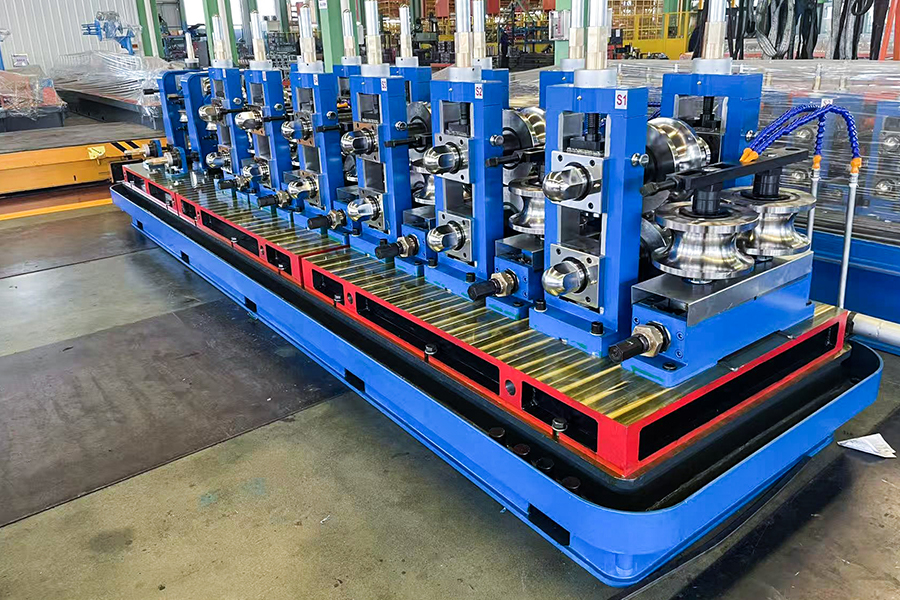

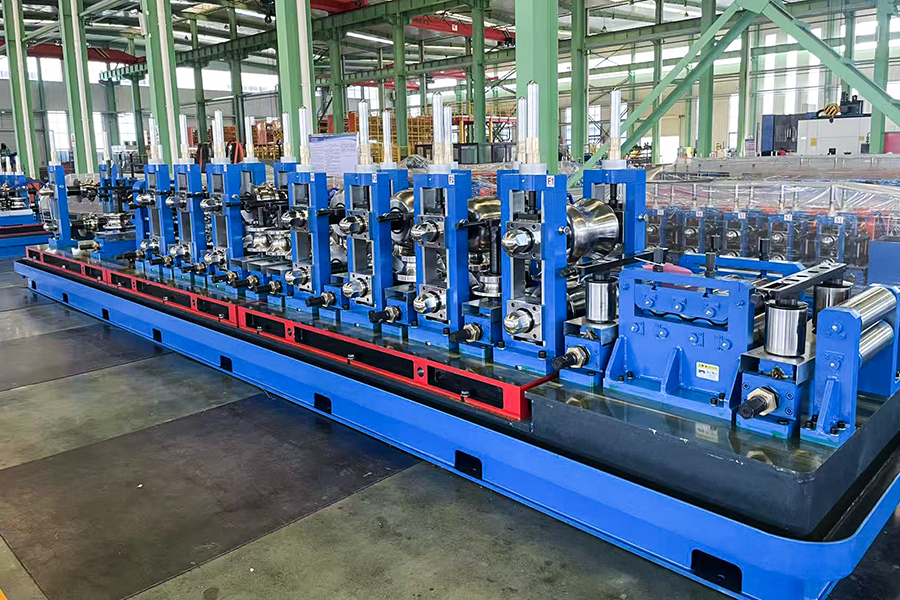

| 2. آلة تشكيل وتغيير حجم الماكينة الرئيسية (سبعة وخمسة 4 مربعات دفع تركية ، جسم سرير منقسم) آلة رئيسية |
| ترتيب الوحدة ： | |
| تشكيل ： 2 بكرات التسوية → V → 7 أسطوانةs التسوية → V → 1 H → 1 V → 2 H → 2 V → 3H → 3V → 4 H → 4 V → 5 H → 5 V → 6H → 6 V → 7 H → 7V → 7V |
| الإرشاد و 2 أو 3 بنيات بثق ← مكشطة ← تلميع ← تبريد الماء |
| التحجيم ： 1 فولت → 1 ساعة → 2 فولت → 2 ساعة → 3 فولت → 3 ح ← 4 فولت ← 4 ح → 5 فولت ← 5 ح ← 6V → 6 ح → قياس السرعة → الاستقامة 1 → تقويم 2 → v |
| 1 ） جهاز التغذية والتسوية | |
| وظيفة | |
| مع 7 لفافةs Rolling Device لدخول جهاز التشكيل بثبات |
| بناء | |
| 1 roll anti Jumping ، 2 لفات توجيه العمودي ، 7 لفات التسوية |

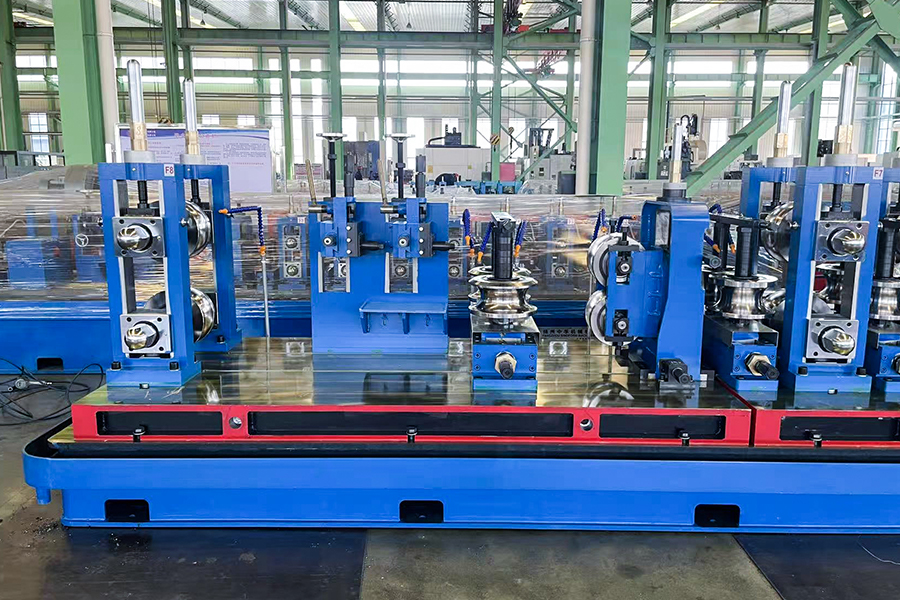

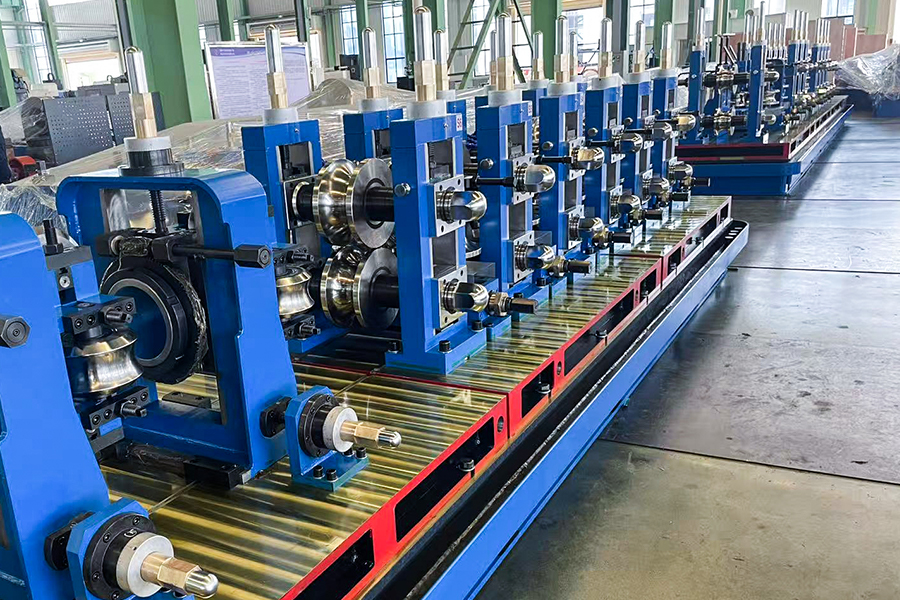

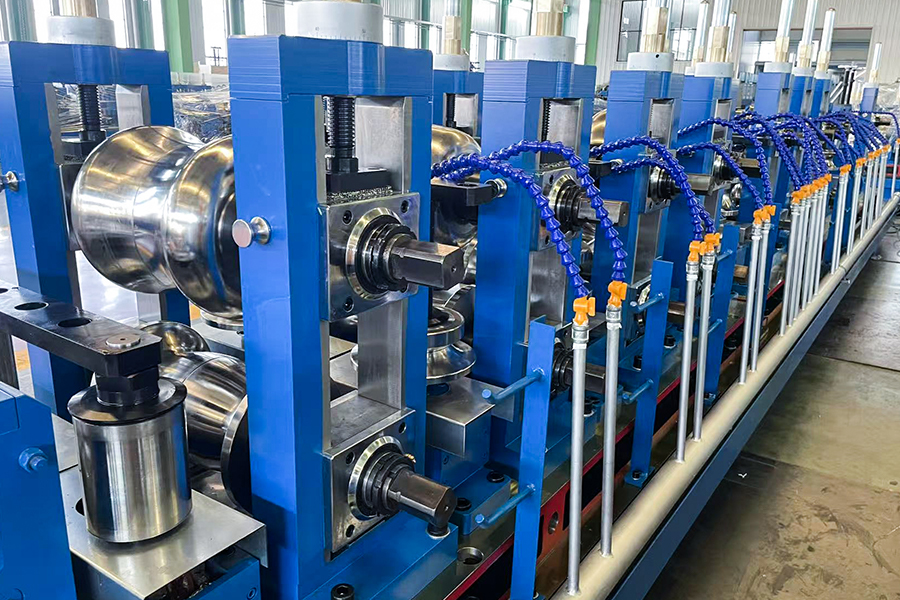

| 2 ） آلة تشكيل (تقسيم النوع) |
| |
| وظيفة | يمكن أن يضغط تدريجياً على شرائح الصلب في فراغات الأنبوب عن طريق تشكيل لفات ، وإرسالها إلى آلة اللحام ، |
| تشكيل نوع | شكل w مصنوع ، نوع ثقب دائرة نصف قطرها مزدوجة |
| المدرجات الأفقية | 7 |
| موقف الرأسي | 7 |
| المدرجات الأفقية |
| كمية | 7تعيينs |
| بناء | |
| إطار Gantry مزدوج العمود ، مع إطار نهاية التشغيل قادر على استبدال لفة جانبية |
| مواد المدرجات الأفقية | أجزاء من الصلب المصبوب الدقة |
| قطر العمود الأفقي | φ70mm |
| مادة رمح أفقي | 42Crmo ، HB260 ~ 290 ، ترويش التردد العالي السطح HRC50 ~ 55 |
| تبريد سطح السطح |

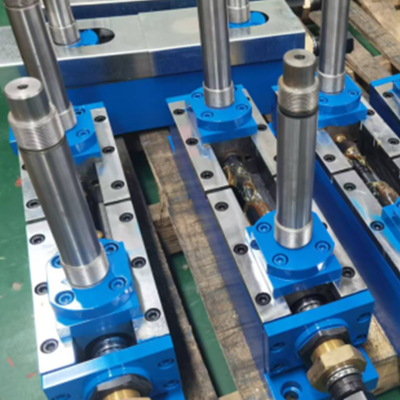

| الخيارات: يعتمد جهاز Roll الأفقي على تعديل متزامن مع ترس الدودة وحاكم ، والذي يمكن أن يعدل بشكل دقيق ومزامنة ارتفاع شريط التمرير على الأسطوانة المسطحة ، مما يجعله أسهل وأكثر دقة لتغيير الأحجام المختلفة. （السعر الإضافي） |
| موقف الرأسي |
| كمية | 7 |
| بناء | بنية محورية مزدوجة ، مزدوجة وربط مع لوحات السحب. يتم تجميع مطحنة المتداول على رمح الأسطوانة من خلال المحامل ، مما يجعل من السهل تغيير البكرات. |
| مادة المواقف العمودية | QT400 المنزلق هو نوع الفتحة (الدقة العالية ، لا تضر بسهولة) |
| قطر العمود الرأسي | φ40mm |
| مادة رمح رأسية | 40CR ، HB260 ~ 290 ، سطحية عالية التردد HRC50 ~ 55 |
| تبريد سطح السطح |
| طريقة ضبط الأسطوانة |
يتم ضبط مركز وموضع مهاوي الأسطوانة عن طريق ضبط غلاف المسمار ، والجوز ضبط الجوز النحاس ؛ يتم ضبط ارتفاع الأسطوانة العمودية عن طريق ضبط الجوز. |
| علبة التروس |
| كمية | 7مجموعات |
| مربع المواد | QT400 |
| نوع الإرسال | نقل العتاد الحلزوني |
| مواد العتاد الحلزوني | |
| 20crmnti التزوير ، علاج سطح الأسنان تبريد المعالجة |
| مواد رمح الترس | 40CR ، HB260 ~ 290 ، سطحية عالية التردد HRC50 ~ 55 |
| تبريد سطح السطح |
3) قسم اللحام  |
| ① توجيه | |
| وظيفة | وظيفة هذه الوحدة هي نقل الأنبوب فارغًا إلى جهاز البثق |
| بناء | نوع 2-roll ، قابل للتعديل أفقيا ورأسي ، ويمكن أن تدور بزاوية معينة. يتم إجراء تعديلات أفقية ورأسية باستخدام قضبان المسمار ، بينما يتم إجراء تعديلات دوران الإطار باستخدام تروس الدودة. |
| مواد رمح | 40CR ، HB260 ~ 290 ، سطحية عالية التردد HRC50 ~ 55 |
| تبريد سطح السطح |
| ② جهاز الضغط (اثنان أو ثلاثة أسطوانة SQ) | |
| وظيفة | سيتم إغلاق التماس اللحام |
| بناء | اثنين أو ثلاثة من بكرات من نوع SQ ، بنية محورية مزدوجة ، تثبيت مع تقويم مع لوحة السحب |
| مواد رمح | 40CR ، HB260 ~ 290 ، سطحية عالية التردد HRC50 ~ 55 |
| تبريد سطح السطح |
| ③ مكشطة | |
| وظيفة | استخدم سكين مكشطة لإزالة حبة اللحام الخارجي ، فإن التماس اللحام سوف ينعم واضحة. |
| بناء | 2 مجموعات من الكاشطات. يمكن ضبط المكشطة لأعلى ولأسفل وأفقيًا ، ولديها وظيفة رفع سريعة. يتم توفير البليت أو الأسطوانة أسفل حامل الشفرة. |
| ④ تلميع | |
| وظيفة | أنابيب الصلب المثبتة وتسطيح الأجزاء الخارجية والأجزاء غير المستوية |
| مواد رمح | 40CR ، تطبيع HB260 ~ 290 ، سطحي عالي التردد HRC50 ~ 55TEMPRING |
| 4) خزان التبريد |
| وظيفة | اعتماد نوع رش خزان المياه للتأكد من أن الأنبوب فارغ هو التبريد بما فيه الكفاية. |
| بناء | بنية ملحومة من نوع الصندوق ، يتم صنع أنبوب الماء العلوي في شكل رش للرش وتبريد أنبوب الفولاذ. |
 |
| 5) آلة التحجيم (6 مواقف أفقية 6 مواقف رأسية 2 أجهزتين توقيفتين) |
| وظيفة | |
| تتمثل وظيفة الجهاز المربى في نوع الدقة الأربعة في تشوه أنبوب الفولاذ على شكل دقة في أنبوب تباعد مربع وتصويبه تقريبًا لتحقيق أبعاد هندسية مثالية وتسطيح. |
| ① موقف أفقي | 6 مجموعات ، نفس تشكيل آلة |
| ② موقف الرأسي | 6 مجموعات ، مثل آلة تشكيل |
| 3） استقامة 2 مجموعات من الرأس التركي تقويم مجموعتين من البكرات العمودية (انظر آخر رؤوس تركية أعلاه) |
| نوع أجهزة الاستقامة | |
| التركية - الرؤوس ، 360 درجة قابلة للتدوير |
| بناء | |
| 2/4 - إطار لفة ، مع لفائف التدحرج الموزعة على نفس السطح ، قابلة للتعديل أفقيا ورأسيا ، وقادرة على الدوران بزاوية معينة. يتم إجراء تعديلات أفقية ورأسية باستخدام قضبان المسمار ، بينما يتم إجراء تعديلات دوران الإطار باستخدام تروس الدودة. |
| قطر رمح | φ35mm |
| مواد رمح | 40CR ، HB260 ~ 290 ، سطحية عالية التردد HRC50 ~ 55 |
| تبريد سطح السطح |
| 6) الجهاز الرئيسي المدفوع |
| القيادة | |
| المحرك ← المخفض ← مربع التروس ← مهاوي عالمية ← مهاوي أفقية |
| نموذج المحرك الرئيسي ، القوة | 160 كيلو وات العاصمة المحرك ， 1 set ； |
| المخفض | Zly224 مجموعة 1 ； |
| علبة التروس | تشكيل جزء ： 7 مجموعات ； جزء التحجيم ： 6 sets |
| |
| صندوق نقل العتاد في المظلة الحلزونية ، مع سعة عالية الحمل ، وكفاءة عالية للإرسال ، وعمر الخدمة الطويل. |
| مواد ترس المظلة الحلزونية ： 20Crmnti ， تبريد سطح التهدئة من الطبقة المكبنية 1.1 ～ 1.5 مم ， صلابة ترويات السطح HRC55 ～ 60。 |
| 5 、 Roller |
| Roll | مادة ： CR12MOV ， صلابة المعالجة الحرارية: HRC58 - 62. قطع سلك Keyway وآلات CNC يضمن دقة شكل الثقب ، وتلميع سطح العمل. |
| لفة القذف | مادة ： H13 ， صلابة المعالجة الحرارية: HRC50 - 53. قطع سلك Keyway ، مخرطة CNC ، تلميع سطح العمل. |
| وسادة الأسطوانة | مادة ： 45# الصلب. |
| 6.1 、 المنشار القطع الساخن يمكن للعملاء اختيار 6.1 أو 6.2 |
| بناء | PLC ، قطع شفرة المنشار العادي |
| （1） أقصى قطر القطع | φ76mm |
| （2） أقصى سمك القطع | Δ3.0mm |
| （3） طول القطع والدقة | L = 3 ～ 8M ، ≤ ± 3 مم |
| （4） نوع القيادة | رفع المنشار الهوائي وخفض (منشار رأس موسع وتعزيز) |
| （5） حجم شفرة المنشار | φ500mm × φ65mm × 2.5/3.0mm |
| （6） محرك القيادة | 15 كيلو واط محرك AC |
| （7） قطع المحرك | 15 كيلو واط محرك AC |
| （8） المشبك | مشبك الهواء |
| 6.2 、 المنشار القطع البارد يمكن للعملاء اختيار 6.1 أو 6.2 |
| بناء | القطع الخاضعة للسيطرة |
| （ 1 ） 、 أقصى قطر القطع | φ76mm |
| （ 2 ） 、 أقصى سمك القطع | Δ3.0mm |
| （ 3 ） 、 طول القطع والدقة | L = 4 ～ 8M ، ≤ ± 2 مم |
| （ 4 ） 、 نوع القيادة | محرك المؤازرة/برغي الكرة/الدليل الخطي |
| （ 5 ） 、 حجم شفرة المنشار | φ400mm-HSS فولاذ عالي السرعة |
| （ 6 ） 、 محرك القيادة | 11 KW Yaskawa Servo Motor |
| （ 7 ） 、 محرك قطع | 11 كيلو واط محرك AC |
| （ 8 ） محرك التغذية | 1.8 كيلوواط ياسكاوا سيرفو محرك |
| （ 9 ） 、 سرعة القطع | 20-120 م/دقيقة |
| 7 、 جدول الجري |
| وظيفة | |
| تتمثل الوظيفة في تسريع فصل أنابيب الصلب إلى أطوال ثابتة ونقلها إلى منطقة التغليف |
| محرك النقل | 2.2 كيلوواط |
| محرك AC مع تنظيم سرعة التردد المتغير |
| كمية بكرات التغذية | 9 مجموعات |
| طول | 9 م |
| 8、250KW آلة لحام عالية التردد |
| مقدمة | يتم التحكم في المعدات بأكملها بواسطة نظام PLC لتحقيق وظائف شاملة للتحكم في التحكم وتشخيص الأعطال ، ويتم مراقبة حالة تشغيل الجهاز من خلال شاشة LCD |
| تعبير | خزانة المقوم |
| مجلس الوزراء العاكس |
| جهاز التبريد |
| جدول العمليات |
| محول |
| DC Speed Adjustor |
| 9 、 آلة رش الزنك (خيار العميل) |
| ملخص | يحترق القوس في كلا طرفي السلك كمصدر للحرارة ، مما يتسبب في ذوبان السلك. في الوقت نفسه ، يقوم الهواء المضغوط بتثبيط السلك المذاب في قطرات الغاز ، والتي يتم رشها بعد ذلك بسرعة عالية على سطح قطعة العمل المعالجة مسبقًا. تشكيل طلاء كامل. |
