1. متطلبات ورشة العمل
| غرض | المعلمة | ملاحظات |
| اتجاه التغذية | الإدخال الأيسر أو الأيمن (يعتمد على تخطيط عملية ورشة العميل) | مواجهة المعدات ، اتجاه دخول المواد الخام |
| إجمالي قوة المعدات | ما يقرب من 770 كيلو واط (الجهاز الرئيسي 320 كيلو واط التردد العالي 300 كيلو واط آلة مساعدة 1550 كيلو واط) | |
| معيار جهد إمداد الطاقة | 380V/50Hz ؛ نظام ثلاثي المراحل الأربعة | خزانة توزيع الجهد المنخفض ، الكابلات ، العميل المقدمة ذاتيا |
| منطقة المعدات مغطاة | L 55-65M × W 4.5m | وفقا لتخطيط المعدات |
| تتم تغطية منطقة آلة اللحام عالية التردد | L 6M × W 3M × H 2.8M | |
| إمدادات المياه (معاد تدويرها) | حمام سباحة تبريد واحد: 30 متر مكعب ؛ مجموعة واحدة من مضخات الضغط العالي. بدلاً من ذلك ، يمكن للمورد أن يوفر للمشتري رسومات المصنع ، واستنادًا إلى الرسومات ، إنشاء خطة تخطيط الممر المائي. | يوفر العميل ذاتيًا تجمع المياه ومضخة المياه ونظام السباكة وبرج التبريد |
| إمدادات الهواء | ضاغط الهواء: مجموعة واحدة 1.6 متر مكعب لأنبوب فولاذي مشترك ؛ إذا كان الأنابيب المجلفنة بحاجة إلى 3.5 متر مكعب | يوفر العميل ذاتيًا ضاغط الهواء وخزان تخزين الهواء وخط الأنابيب |
| معدات رفع | Aircrane 5 ~ 10tons: مجموعتان | العميل يوفر الذات |
| الأجزاء المستهلكة العادية | （1） سكاكين مكشطة | |
| （2） saw plade |
| （3） الفريت |
| （4） ملف التعريفي (أنبوب النحاس ، أنبوب معزول) |
عملية الإنتاج

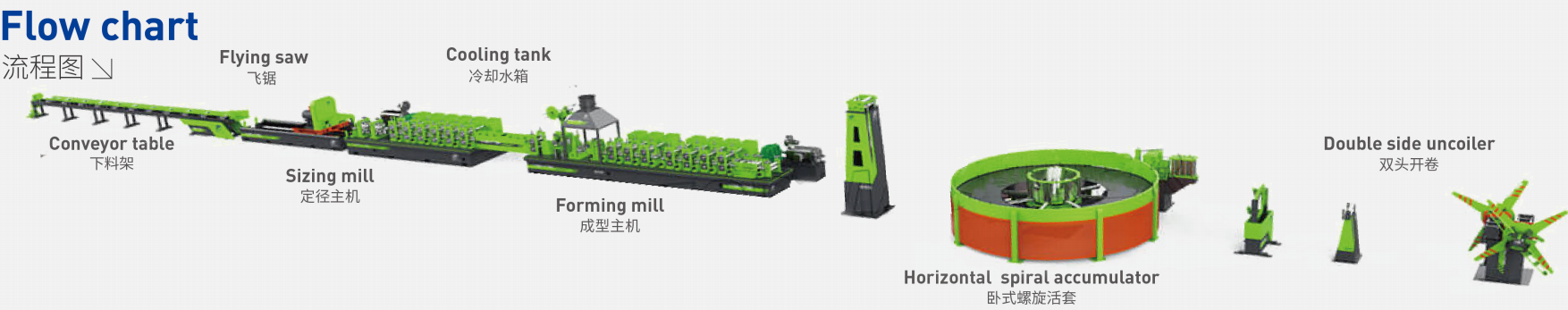

المواد الخام (شريط فولاذي) → عدم النفط → القص واللحام النهائي → المواد المتراكمة ← التسوية غير القوية → تكوين الطاحونة → لحام عالي التردد → إزالة الأنبوب خارج حزمة $ $ → التبريد
المواصفات الفنية (الصور فقط للرجوع إليها)

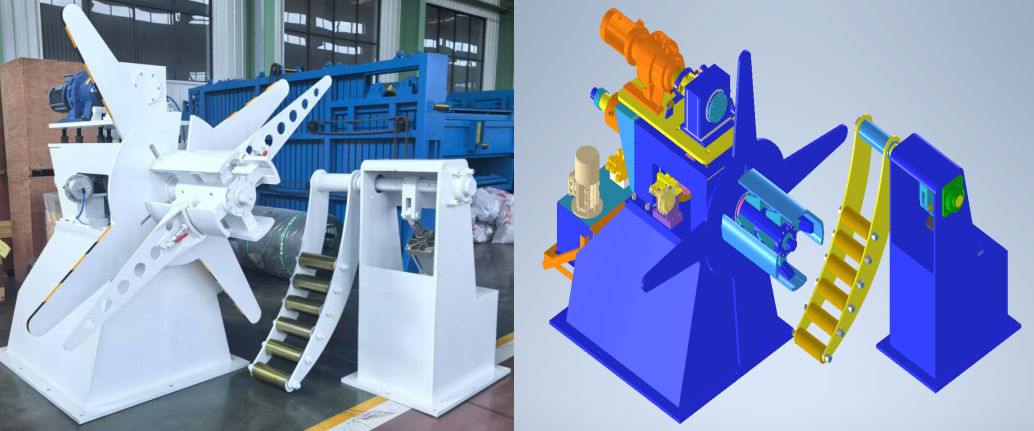

| 1 、 uncoiler هيدروليكية جانبية واحدة |
| وظيفة | تتمثل وظيفة هذه الوحدة في تفكيك ملف الشريط الصلب بالكامل وتوفير المواد الخام اللازمة لآلة التشكيل |
| تحميل الوزن | الأعلى. 8.0 طن/الجانب |
| رؤساء المخروط | رأس مخروط واحد |
| نوع هيكل المخروط | مزيج من المتزلجون ، قوي ومستقر |
| توسيع النوع | التوسع الهيدروليكي |
| مخروط رؤساء المواد | المغزل: 42Crmo ، تزوير ، تقع بشكل عام ؛ |
| لوحة القوس: 45# التهدئة بشكل عام |
| منزلق الإسفين: 45# خفف الصلب |
| نوع الفرامل | النوع الهوائي |
| جهاز حظر المواد | الوضع اليدوي |
2 、 القص والمعقب
|
| وظيفة | وظيفتها هي قص ومواءمة الرأس ونهاية شريطين مختلفين ، وقطع الأجزاء غير المنتظمة ، ولحام شريطين معًا حتى يتمكن الخط من العمل بشكل مستمر |
| نوع القص | القص الهيدروليكي ، المواد: CR12MOV |
| نوع التثبيت | التقسيم الهيدروليكي |
| نوع اللحام | TIG اللحام التلقائي |
3. تراكم أفقي
|
 |
| وظيفة | يتم استخدامه لتجميع ما يكفي من شرائح الصلب لضمان تشغيل الماكينة بشكل مستمر |
| الحجم الخارجي | م 5.0m |
| محرك التغذية | 18.5 كيلوواط (محرك AC مع تنظيم سرعة التردد المتغير) |
| محرك التخزين | 22 كيلوواط (محرك AC مع تنظيم سرعة التردد المتغير) |
| سرعة التغذية | MAX200M/دقيقة |
| سعة التخزين | 500 ～ 1000m |

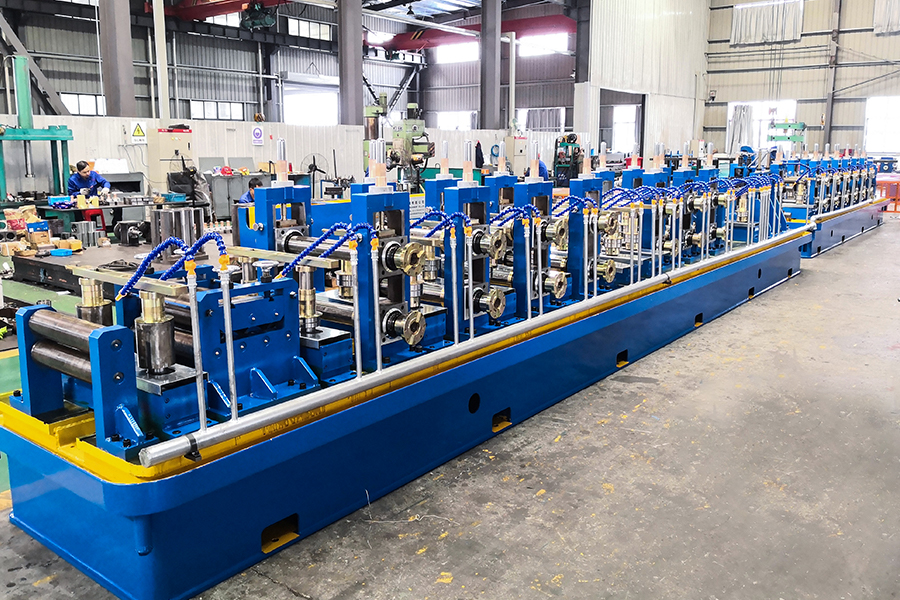

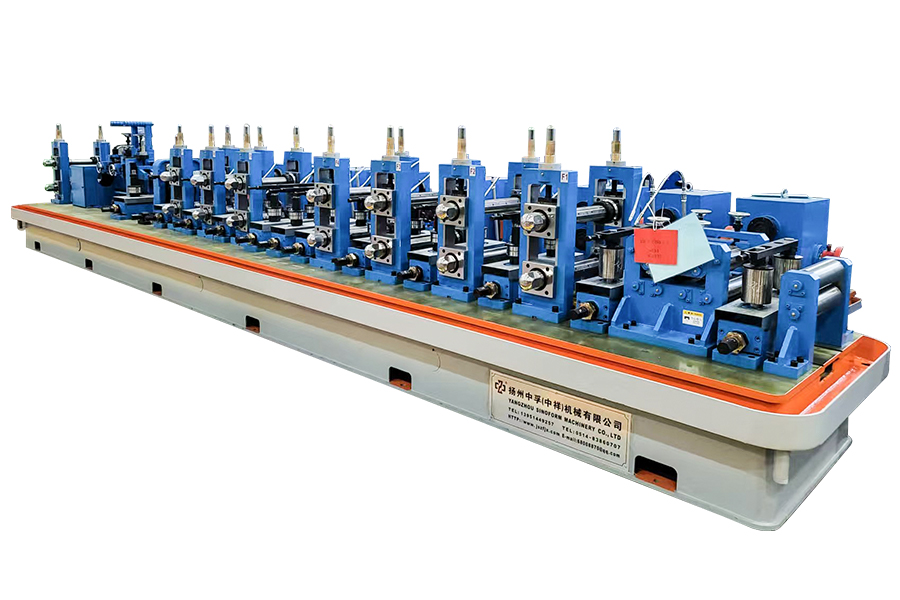

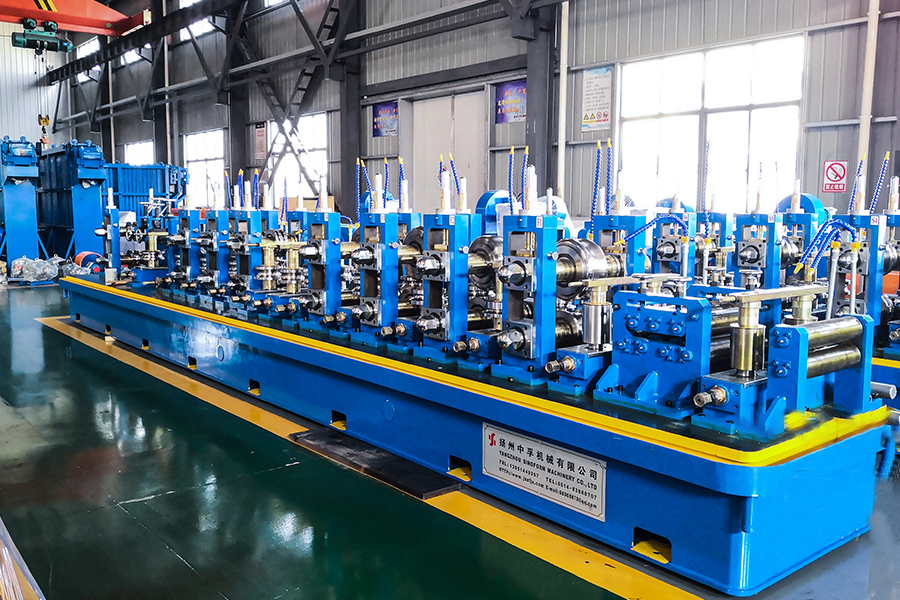

| 2. تشكيل وتغيير حجم الماكينة الرئيسية (سبعة في المقدمة والخامسة في الخلف ، سرير مقسم) آلة رئيسية |

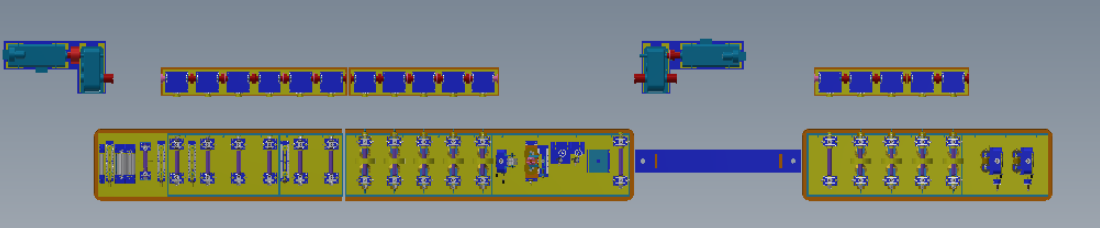

| ترتيب الوحدة ： | |
| تشكيل ： 2 بكرات التسوية → V → 7 أسطوانةs التسوية → V → 1 H → 1 V → 2 H → 2 V → 3H → 3V → 4 H → 4 V (A) → 4 V (B) → 4 V (C) → 5 H → 6H → 6 V → 7 H → 7V |
| الإرشاد و 2 أو 3 بنيات بثق ← مكشطة ← تلميع ← تبريد الماء |
| التحجيم ： 1 فولت → 1 ساعة → 2 فولت → 2 ساعة → 3 فولت → 3 ح ← 4 فولت ← 4 ح → 5 فولت ← 5 ح ← 6V → 6 ح → قياس السرعة → الاستقامة 1 → تقويم 2 → v |

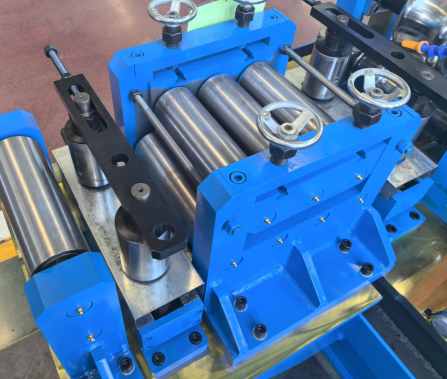

| 1 ） جهاز التسوية | |
| وظيفة | |
| مع جهاز التسوية 7 لول لدخول جهاز التشكيل بثبات |
| بناء | |
| 1 لفة مضادة للقفز ، 2 لفات توجيه الرأسية ، 7 لفات التسوية GCR15 ، العلاج عالي التردد عالي التردد. |

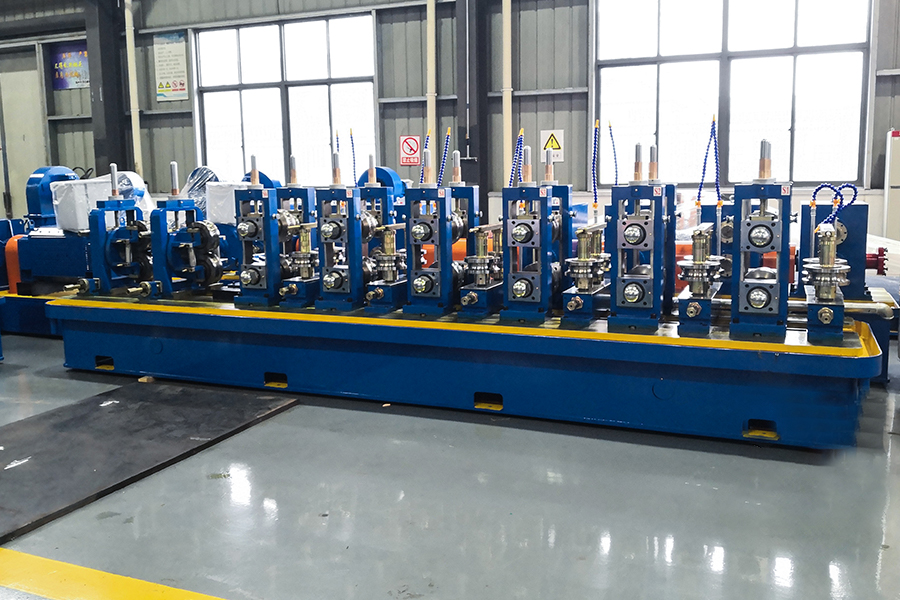

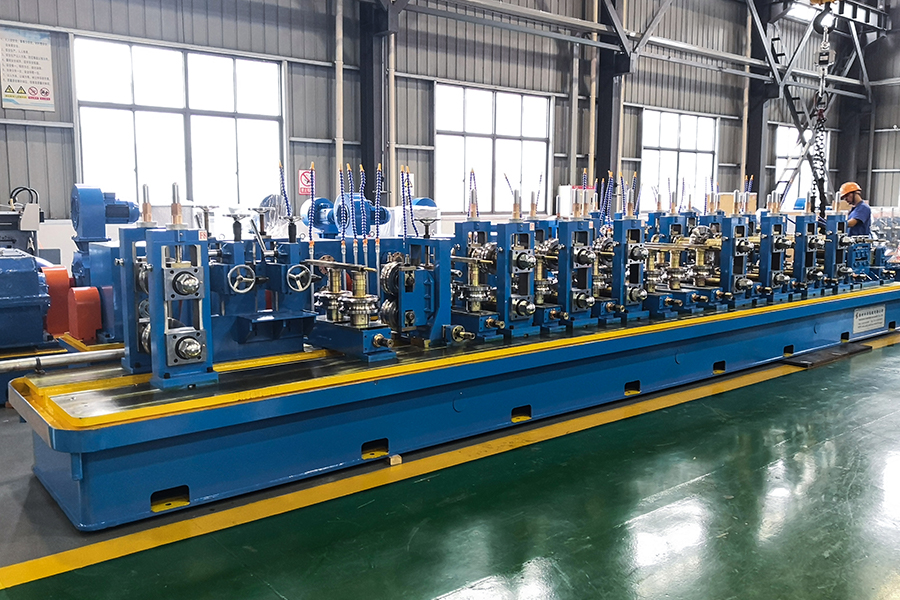

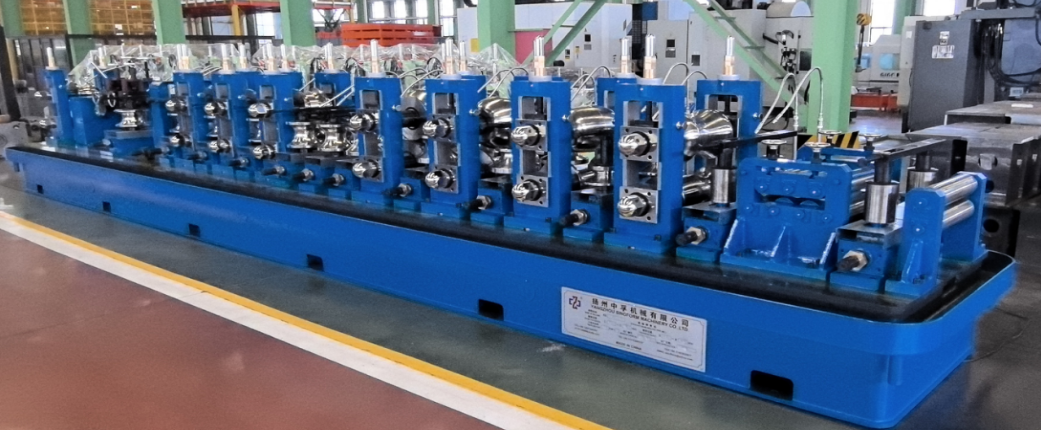

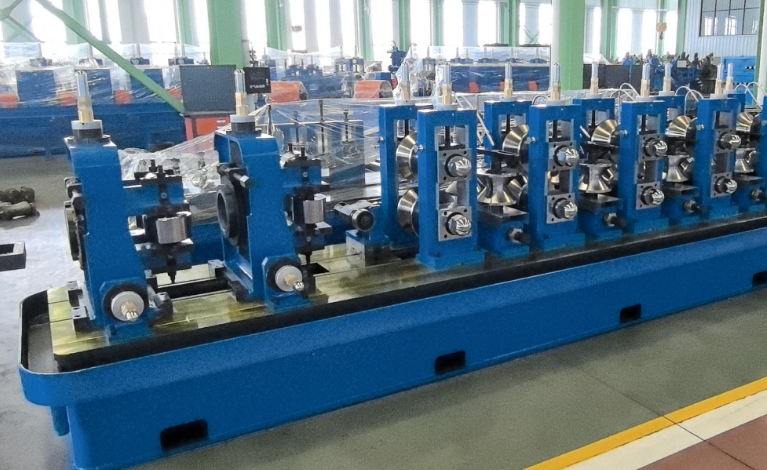

| 2 ） آلة تشكيل (تقسيم النوع) |
| |
| وظيفة | يمكن أن تضغط تدريجياً على شرائح الصلب في فراغات الأنبوب عن طريق تشكيل لفات ، وإرسالها إلى آلة اللحام ، |
| تشكيل نوع | تشكيل "W" ، نوع ثقب نصف قطر مزدوج |
| المدرجات الأفقية | 7 تقف |
| موقف الرأسي | 9 يقف |
| المدرجات الأفقية |
| كمية | 7مجموعات |
| بناء | |
| إطار Gantry مزدوج العمود ، مع إطار نهاية التشغيل قادر على استبدال لفة جانبية |
| مواد المدرجات الأفقية | أجزاء الصلب الدقيقة |
| قطر العمود الأفقي | φ90mm |
| مادة رمح أفقي | 42Crmo ، HB260 ~ 290 ، ترويش التردد العالي السطح HRC50 ~ 55 |
| تبريد سطح السطح |
| موقف الرأسي |
| كمية | 9 يقف |
| بناء | بنية محورية مزدوجة ، مزدوجة وربط مع لوحات السحب. يتم تجميع مطحنة المتداول على رمح الأسطوانة من خلال المحامل ، مما يجعل من السهل تغيير البكرات. |
| مادة المواقف العمودية | شريط التمرير هو نوع من الفتحة (دقة عالية ، لا تضر بسهولة) |
| قطر العمود الرأسي | φ60mm |
| مادة رمح رأسية | 40CR ، HB260 ~ 290 ، سطحية عالية التردد HRC50 ~ 55 |
| تبريد سطح السطح |

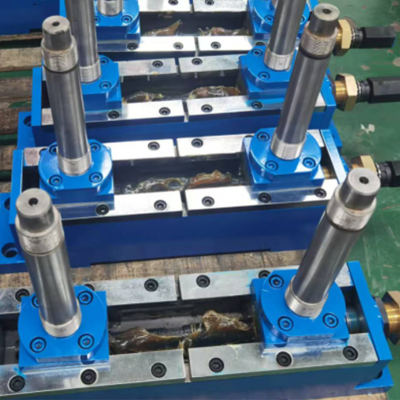

| طريقة ضبط الأسطوانة |

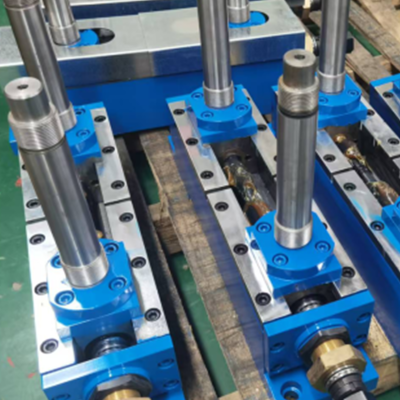

يتم ضبط مركز وموضع مهاوي الأسطوانة عن طريق ضبط غلاف المسمار ، والجوز ضبط الجوز النحاس ؛ يتم ضبط ارتفاع الأسطوانة العمودية عن طريق ضبط الجوز. |

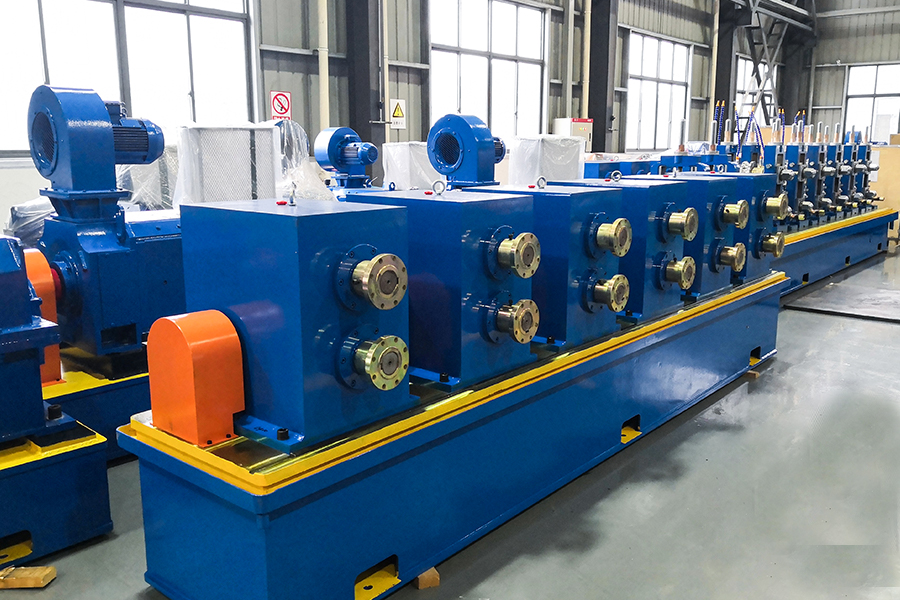

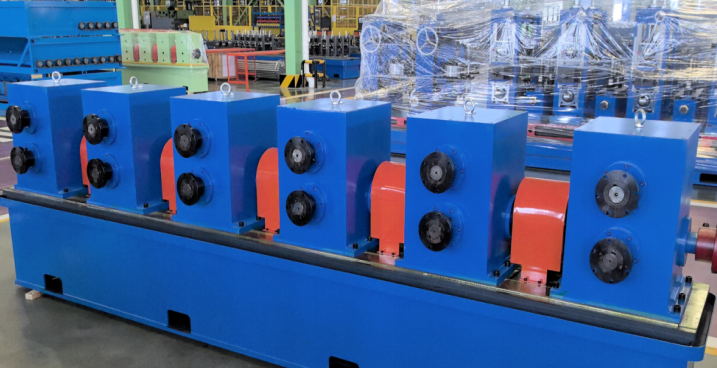

| علبة التروس |
| كمية | 7مجموعات |
| مربع المواد | QT400 |
| نوع الإرسال | نقل العتاد الحلزوني |
| مواد العتاد الحلزوني | |
| 20crmnti التزوير ، علاج سطح الأسنان تبريد المعالجة |
| مواد رمح الترس | 40CR ، HB260 ~ 290 ، سطحية عالية التردد HRC50 ~ 55 |
| تبريد سطح السطح |
3) قسم اللحام  |
| ①weld التماس توجيه | |

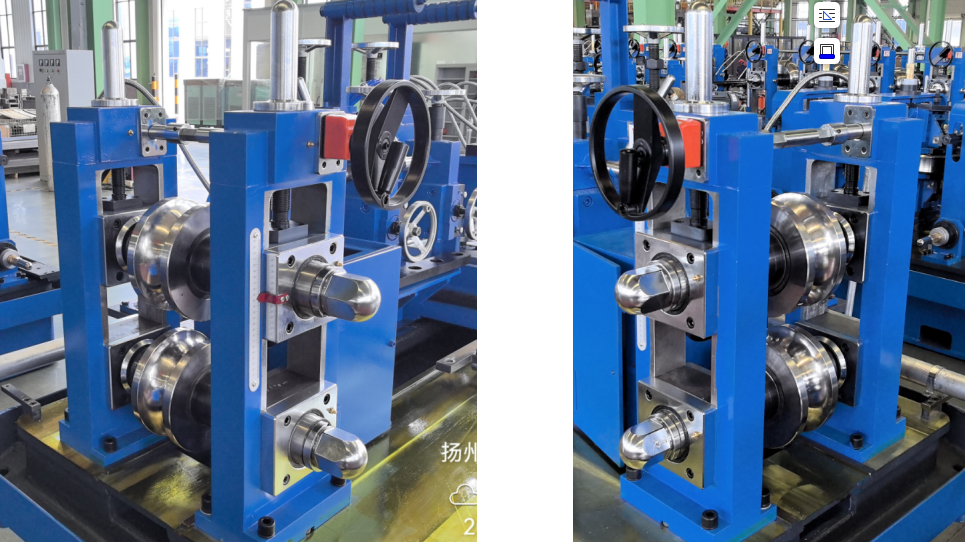

| وظيفة | توجيه التماس لحام ، اضبط زاوية V-Lelding للتأكد من أنه يمكن توجيه التماس اللحام بشكل صحيح إلى وضع اللحام الأسطوانة البثق أثناء اللحام. |
| بناء | نوع 2-roll ، قابل للتعديل أفقيا ورأسي ، ويمكن أن تدور بزاوية معينة. يتم إجراء تعديلات أفقية ورأسية باستخدام قضبان المسمار ، بينما يتم إجراء تعديلات دوران الإطار باستخدام تروس الدودة. |
| مواد رمح | 40CR ، HB260 ~ 290 ، سطحية عالية التردد HRC50 ~ 55 |
| تبريد سطح السطح |
| ② جهاز الضغط (اثنان أو ثلاثة أسطوانة SQ) | |
| وظيفة | سيتم إغلاق التماس اللحام |
| بناء | اثنين أو ثلاثة من بكرات من نوع SQ ، بنية محورية مزدوجة ، تثبيت مع تقويم مع لوحة السحب |
| مواد رمح | 40CR ، HB260 ~ 290 ، سطحية عالية التردد HRC50 ~ 55 |
| تبريد سطح السطح |
| ③ مكشطة | |
| وظيفة | استخدم سكين مكشطة لإزالة حبة اللحام الخارجي ، سيكون التماس اللحام ناعمًا وواضحًا. |
| بناء | 2 مجموعات من الكاشطات. يمكن ضبط المكشطة لأعلى ولأسفل وأفقيًا ، ولديها وظيفة رفع سريعة. يتم توفير البليت أو الأسطوانة أسفل حامل الشفرة. |
| ④ تلميع | |
| وظيفة | أنابيب الصلب المثبتة وتسطيح الأجزاء الخارجية والأجزاء غير المستوية |
| مواد رمح | 40Cr ، تطبيع HB260 ~ 290 ، سطحي عالي التردد HRC50 ~ 55TEMPRING |
| 4) خزان التبريد |
| وظيفة | اعتماد نوع رش خزان الماء للتأكد من أن الأنبوب فارغ هو التبريد بما فيه الكفاية. |
| بناء | بنية ملحومة من نوع الصندوق ، يتم صنع أنبوب الماء العلوي في شكل رش للرش وتبريد أنبوب الفولاذ. |
 |
| 5) آلة التحجيم (6 أفقي ، 6 مجموعات عمودية 2 من الاستقامة التركية) |
| وظيفة | |
| تتمثل وظيفة الجهاز المربى في نوع الدقة الأربعة في تشوه أنبوب الفولاذ على شكل دقة في أنبوب تباعد مربع وتصويبه تقريبًا لتحقيق أبعاد هندسية مثالية وتسطيح. |
| ① موقف أفقي | 6 مجموعات ، نفس تشكيل آلة |
| ② موقف الرأسي | 6 مجموعات ، نفس تشكيل آلة |
| 3） استقامة 2 مجموعات من الرأس التركي (انظر آخر رؤوس تركية أعلاه) |
| نوع أجهزة الاستقامة | |
| التركية - الرؤوس ، 360 درجة قابلة للتدوير |
| بناء | |
| 2/4 - إطار لفة ، مع لفائف التدحرج الموزعة على نفس السطح ، قابلة للتعديل أفقيا ورأسيا ، وقادرة على الدوران بزاوية معينة. يتم إجراء تعديلات أفقية ورأسية باستخدام قضبان المسمار ، بينما يتم إجراء تعديلات دوران الإطار باستخدام تروس الدودة. |
| قطر رمح | φ40mm |
| مواد رمح | 40CR ، HB260 ~ 290 ، سطحية عالية التردد HRC50 ~ 55 |
| تبريد سطح السطح |
| 6) الجهاز الرئيسي المدفوع |
| القيادة | |
| المحرك ← المخفض ← مربع التروس ← مهاوي عالمية ← مهاوي أفقية |
| نموذج المحرك الرئيسي ، القوة | سرعة 160kwlow
محرك العاصمة ， 2 مجموعات ； |
| المخفض | Zly224 2 مجموعات ； |
| علبة التروس | تشكيل جزء ： 7 sets ； جزء التحجيم ： 6 sets |
| |
| صندوق نقل العتاد في المظلة الحلزونية ، مع سعة عالية الحمل ، وكفاءة عالية للإرسال ، وعمر الخدمة الطويل. |
| مواد ترس المظلة الحلزونية: 20Crmnti ， تبريد سطح التهدئة من الطبقة المكبوتة 1.1 ~ 1.5 مم ， صلابة الترويد السطحية HRC55 ～ 60。 |
| 5 、 لفافةer |
| Roll | مادة ： CR12 ， صلابة المعالجة الحرارية: HRC58-62. يضمن قطع سلك Keyway وآلات CNC دقة شكل الثقب وتلميع سطح العمل. |
| لفة القذف | مادة ： H13 ， صلابة المعالجة الحرارية: HRC50-53. Keyway قطع الأسلاك ، المخرطة CNC ، وتلميع سطح العمل. |
| وسادة الأسطوانة | مادة ： 45# الصلب. |
| 6.1 、 المنشار القطع الساخن يمكن للعملاء اختيار 6.1 أو 6.2 |
| بناء | PLC ، قطع شفرة المنشار العادي |
| （1） أقصى قطر القطع | φ115mm （90*90） |
| （2） أقصى سمك القطع | Δ4.5mm |
| （3） طول القطع والدقة | L = 3 ～ 8M ، ≤ ± 3 مم |
| （4） نوع القيادة | رفع المنشار الهوائي وخفض (منشار رأس موسع وتعزيز) |
| （5） حجم شفرة المنشار | φ700mm × φ80mm × 4.0/5.0mm |
| （6） محرك القيادة | 30 كيلو واط محرك AC |
| （7） قطع المحرك | 37 كيلو واط محرك AC |
| （8） المشبك | مشبك الهواء |
| 6.2 、 المنشار القطع البارد |
| بناء | التحكم في تحكم الحركة ، HSS عالي السرعة الصلب / tctalloy قطع الشفرة |
| （ 1 ） 、 أقصى قطر القطع | φ115mm |
| （ 2 ） 、 أقصى سمك القطع | Δ4.5mm |
| （ 3 ） 、 طول القطع والدقة | L = 4 ～ 8M ، ≤ ± 2 مم |
| （ 4 ） 、 نوع القيادة | محرك المؤازرة/برغي الكرة/الدليل الخطي |
| （ 5 ） 、 حجم شفرة المنشار | φ560mm-HSS فولاذ عالي السرعة |
| （ 6 ） 、 محرك القيادة | 15 كيلوواط ياسكاوا سيرفو محرك |
| （ 7 ） 、 محرك قطع | 18.5 كيلو واط محرك AC |
| （ 8 ） محرك التغذية | 2.9 KW Yaskawa Servo Motor |
| （ 9 ） 、 سرعة القطع | 20-70 م/دقيقة |
| 7 、 جدول النقل |
| وظيفة | |
| تتمثل الوظيفة في تسريع فصل أنابيب الصلب إلى أطوال ثابتة ونقلها إلى منطقة التغليف |
| محرك النقل | 3 كيلوواط |
| محرك AC مع تنظيم سرعة التردد المتغير |
| كمية بكرات التغذية | 12 مجموعة |
| طول | 12 م |
| 8 、300kw آلة لحام عالية التردد |
| مقدمة | يتم التحكم في المعدات بأكملها بواسطة نظام PLC لتحقيق وظائف شاملة للتحكم في التحكم وتشخيص الأعطال ، ويتم مراقبة حالة تشغيل الجهاز من خلال شاشة LCD |
| تعبير | خزانة المقوم |
| مجلس الوزراء العاكس |
| جهاز التبريد |
| جدول العمليات |
| محول |
| DC Speed Adjustor |
| 9 、 آلة رش الزنك (خيار العميل) |
| ملخص | يحترق القوس في كلا طرفي السلك كمصدر للحرارة ، مما يتسبب في ذوبان السلك. في الوقت نفسه ، يقوم الهواء المضغوط بتثبيط السلك المذاب في قطرات الغاز ، والتي يتم رشها بعد ذلك بسرعة عالية على سطح قطعة العمل المعالجة مسبقًا. تشكيل طلاء كامل. |
