ما هي آلة مطحنة الأنبوب؟ دليل كامل

أ آلة مطحنة الأنبوب هو نظام تشكيل ولحام مستمر مصمم لتصنيع الأنابيب والأنابيب الفولاذية من شرائح معدنية مسطحة. إنه يحول لفائف الفولاذ الخام إلى أنابيب نهائية أو مستديرة أو على شكل من خلال سلسلة متسلسلة بدقة من بكرات التشكيل، ومحطة لحام عالية التردد، ومعدات التشطيب النهائي - كل ذلك في خط إنتاج آلي واحد. تعتبر المطاحن الأنبوبية من المعدات الأساسية في الصناعات التي تتراوح بين البناء والسيارات والأثاث والنفط والغاز.

يغطي هذا الدليل كل ما تحتاج لمعرفته حول آلات المطاحن الأنبوبية: كيفية عملها، ومكوناتها الأساسية، والأنواع المختلفة المتاحة، ومقاييس الأداء الرئيسية، وكيفية اختيار الجهاز المناسب لاحتياجات الإنتاج الخاصة بك.

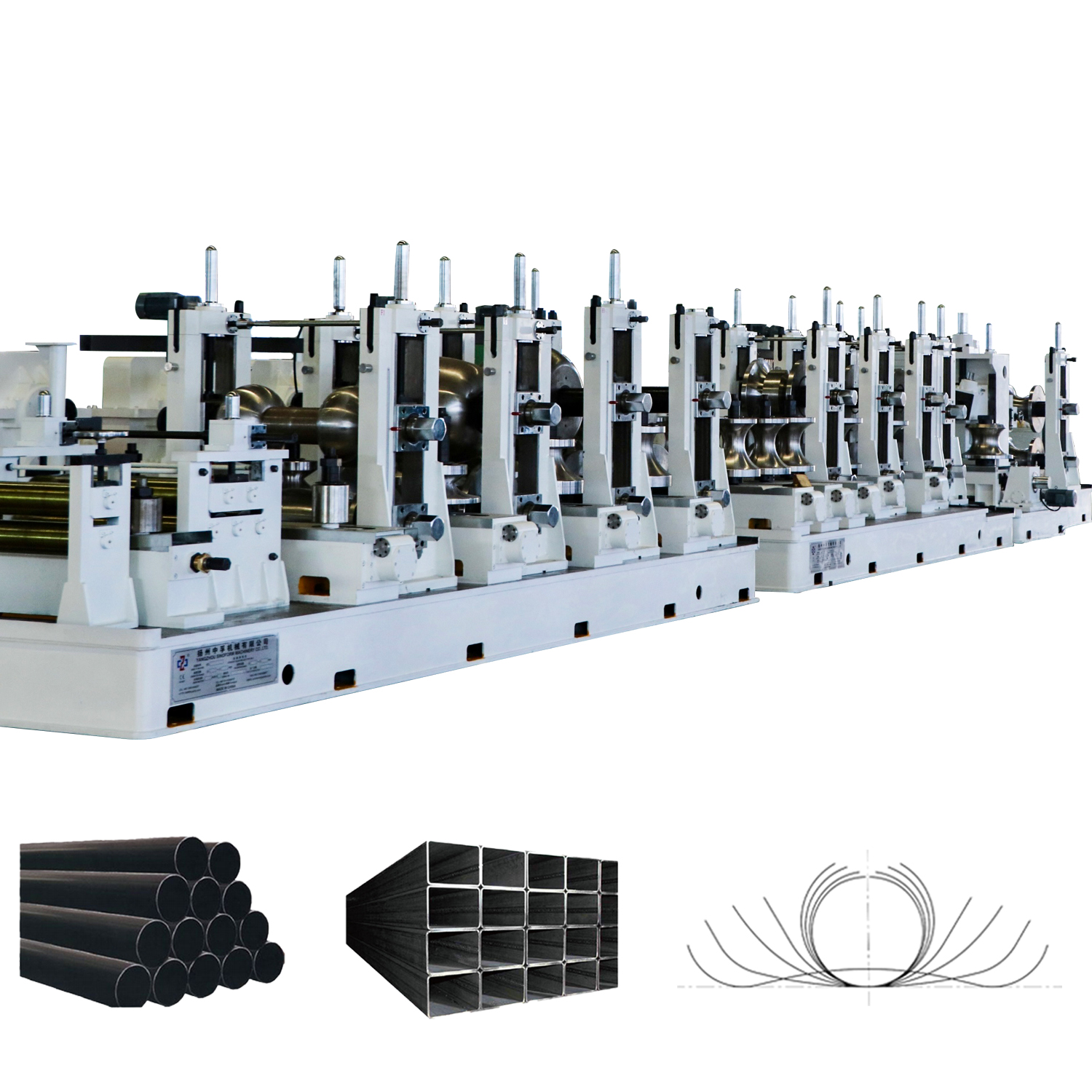

كيف تعمل آلة مطحنة الأنبوب

أ tube mill machine works by continuously feeding a flat steel strip through a series of paired rollers that gradually bend the strip into a cylindrical or shaped profile, then welding the seam and sizing the tube to precise dimensions. The entire process — from raw coil to finished tube — is completed inline at speeds that can exceed 120 meters per minute on modern high-frequency lines.

يمكن تقسيم عملية الإنتاج إلى ست مراحل أساسية:

1. فك اللفائف وإعداد الشريط

يتم تحميل المواد الخام - لفائف الصلب المدرفلة على البارد أو المدرفلة على الساخن - على آلة التفكيك. تقوم أداة فرد الشعر بإزالة انحناء الملف المتبقي، ويقوم مجمع الشريط (الحفرة الحلقية أو المجمع الأفقي) بتخزين ما يكفي من المواد للسماح بالإنتاج المستمر بينما يقوم المشغلون بربط ذيل أحد الملفات برأس الملف التالي. تتراوح أوزان الملف عادةً من 3 إلى 25 طنًا اعتمادًا على سعة الخط.

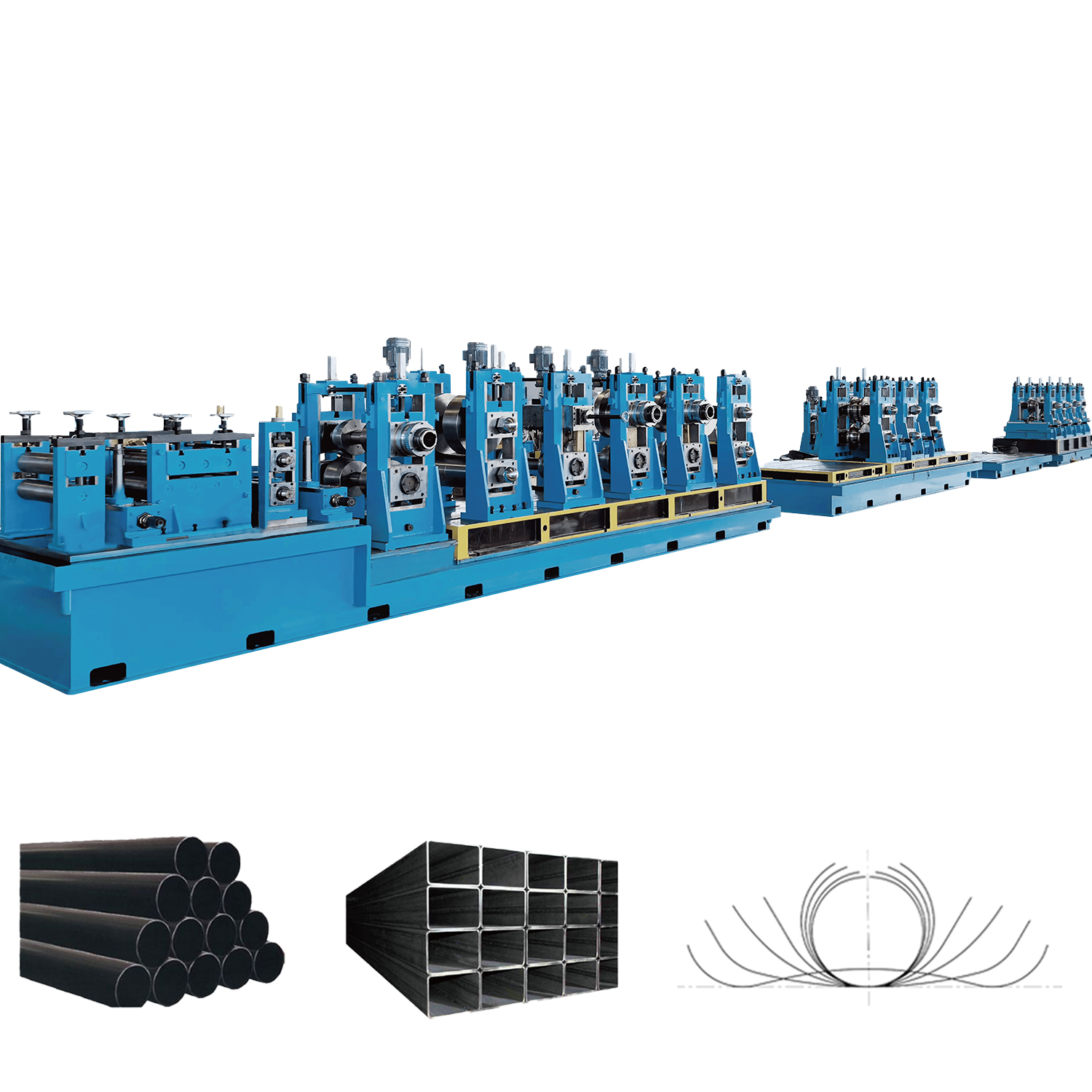

2. قسم التشكيل

هذا هو قلب مطحنة الأنبوب. يقوم تسلسل من حوامل اللف الأفقية والرأسية بثني الشريط المسطح تدريجيًا إلى أنبوب مفتوح التماس. التمريرات المبكرة تصنع منحنيات واسعة. تعمل التمريرات اللاحقة على تحسين المظهر الجانبي حتى تلتقي حافتا الشريط بفجوة يمكن التحكم فيها - عادة 1-3 مم - قبل صندوق اللحام مباشرة. يعتمد عدد تمريرات التشكيل المطلوبة على قطر الأنبوب وسمك الجدار؛ قد يستخدم خط إنتاج أنبوب دائري بقطر 25-76 مم OD من 8 إلى 14 حاملًا.

3. اللحام عالي التردد (HFW)

أs the open-seam tube enters the weld box, squeeze rolls press the two edges together while high-frequency electrical current — delivered either by contact or induction — heats the edges to forging temperature (approximately 1,300°C for carbon steel). The current flows along the edges via the skin effect and proximity effect, concentrating energy precisely where it is needed. The molten metal is extruded outward as weld flash, forming a solid-phase pressure weld with virtually no filler material. HFW is the dominant welding method in modern tube mills, replacing older TIG and submerged-arc techniques for seam-welded tubing.

4. وشاح التماس اللحام

ينتج اللحام فلاشًا داخليًا وخارجيًا. تقوم أدوات الوشاح (كربيد مقوى أو شفرات فولاذية عالية السرعة) بحلق الخرزة الخارجية باستخدام الأنبوب OD. في خطوط إنتاج الأنابيب الهيكلية أو ذات الضغط المقنن، تقوم أدوات الوشاح الداخلي أيضًا بإزالة الخرز الداخلي، والذي قد يعيق التدفق أو تركيز الضغط أثناء الثني.

5. التحجيم والاستقامة

أfter welding, the tube passes through a sizing section — several stands of precision rolls that bring the OD, wall thickness, and ovality within tolerance. Straightening rolls correct any bow or sweep. For round tube, the sizing section may be relatively short; for square and rectangular hollow sections (SHS/RHS), additional shaping passes reshape the round into the angular profile.

6. الانقطاع والانقطاع

أ flying cut-off saw (cold-saw disc, friction saw, or plasma cutter for heavy wall) severs the continuous tube into cut lengths — typically 6 m, 12 m, or custom lengths — without stopping the mill. A runout table and bundling system collect, count, and stack the finished tubes for downstream processing or shipment.

المكونات الرئيسية لآلة مطحنة الأنبوب

تتكون كل آلة مطحنة أنبوبية من عدة أنظمة فرعية متكاملة. يساعد فهم كل مكون المهندسين على تحديد الخط الصحيح وتشخيص مشكلات الجودة في الإنتاج.

الجدول 1: المكونات الأساسية لآلة مطحنة الأنبوب ووظائفها ومواصفاتها الأساسية.

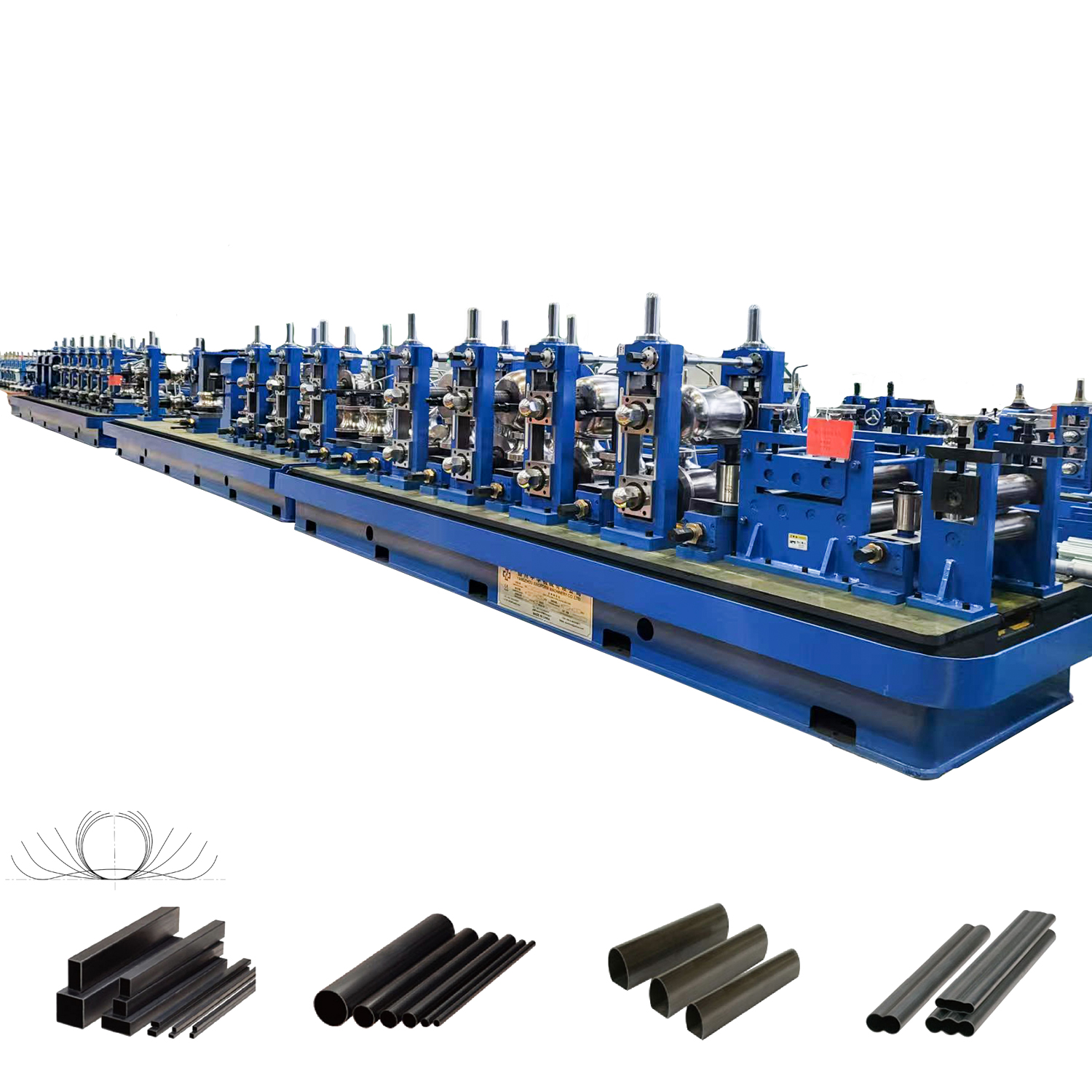

أنواع آلات مطحنة الأنبوب

يتم تصنيف آلات مطحنة الأنبوب في المقام الأول حسب نطاق قطر الأنبوب، وملف الإخراج، وطريقة اللحام، وتكوين المحرك. يعد اختيار النوع الخاطئ لمزيج منتجاتك أحد أغلى الأخطاء التي يمكن أن يرتكبها منتج الأنابيب.

حسب نطاق حجم الأنبوب

الجدول 2: تصنيف آلات مطحنة الأنبوب حسب نطاق حجم الإخراج وتطبيقات الاستخدام النهائي النموذجية.

بواسطة طريقة اللحام

اللحام بالتلامس عالي التردد (HF-CW): الطريقة الأكثر استخدامًا على مستوى العالم. يوفر الاتصال الكهربائي (الأسطوانة المانعة أو الحذاء المنزلق) تيارًا عالي التردد مباشرة إلى حواف الشريط. فعال للغاية بالنسبة للفولاذ الكربوني والفولاذ منخفض السبائك، مع كفاءة تحويل طاقة تزيد عن 85%. يعتبر اللحام التلامسي أكثر حساسية قليلاً لجودة حافة الشريط من الحث ولكنه يوفر تكلفة رأسمالية أقل لإمدادات الطاقة.

اللحام التعريفي عالي التردد (HF-IW): أn induction coil surrounding the open-seam tube induces current in the strip edges without physical contact. Preferred for stainless steel, aluminium, and exotic alloys because there is no risk of contact wear contaminating the weld. Also advantageous for very thin wall tubing where contact pressure could deform the profile. Power efficiency is slightly lower than contact welding, and induction coils must be sized for each tube OD range.

اللحام بالليزر: أ growing technology for precision tubing, particularly for stainless steel and automotive applications. Laser tube mills typically produce smaller-diameter, thin-wall tubes with very narrow weld zones and minimal heat-affected zones (HAZ), resulting in excellent mechanical properties. Capital cost is significantly higher than HFW, and production speeds are lower, but finished tube quality can be superior for demanding applications.

بواسطة تكوين محرك الأقراص

مطاحن القيادة الجماعية: أ single motor drives all roll stands through a common gearbox and line shafts. Simple, robust, and low-maintenance, but inflexible — changing line speed requires adjusting the entire drive train simultaneously. Common on older installations and high-volume single-product lines.

المطاحن ذات المحرك الفردي (AC Servo / VFD): يحتوي كل حامل رول على محرك سيرفو يعمل بالتيار المتردد أو محرك التردد المتغير (VFD) الخاص به. يمكن ضبط السرعة في وضع الاستعداد في الوقت الفعلي، وهو أمر ضروري لخطوط المنتجات المتعددة، وتغييرات الحجم السريعة، وتحقيق تفاوتات بيضاوية واستقامة ضيقة. تستخدم المطاحن الأنبوبية الحديثة بشكل عالمي تقريبًا محركات فردية لتحقيق المرونة وكفاءة الطاقة.

المواد المعالجة على آلات مطحنة الأنبوب

يمكن لآلات مطحنة الأنبوب معالجة مجموعة واسعة من المواد المعدنية. يجب أن تتوافق طريقة اللحام وأدوات اللف مع المادة المحددة لتحقيق لحام سليم وتشطيب مقبول للسطح.

الجدول 3: المواد الشائعة التي تتم معالجتها على آلات مطحنة الأنبوب، وطرق اللحام المفضلة، واعتبارات المعالجة.

مقاييس الأداء الرئيسية لآلات مطحنة الأنبوب

يتطلب تقييم آلة مطحنة الأنبوب فهم المقاييس التي تحدد إنتاجيتها وقدرتها على الجودة وتكلفة التشغيل. فيما يلي أهم المؤشرات التي يجب على المشترين ومديري الإنتاج تقييمها:

سرعة المطحنة (م/دقيقة): السرعة الخطية للأنبوب من خلال الطاحونة. قد تعمل مصانع الأثاث ذات المقطع الخفيف بسرعة 80-150 م3/دقيقة، بينما يمكن أن تصل سرعة المطاحن ذات المقطع المتوسط ​​عالية الإنتاجية إلى 100-200 م3/دقيقة. السرعة ليست دائمًا العامل المقيد - غالبًا ما تحدد جودة اللحام وعمر اللفة الناتج العملي أقل من الحد الأقصى المقدر للماكينة.

العائد (٪): نسبة وزن المنتج النهائي إلى وزن الملف المدخل. تحقق المطاحن الأنبوبية جيدة التشغيل عادةً إنتاجية تتراوح بين 94% إلى 97%؛ تأتي الخسائر من نهايات المحاصيل والبقايا المقطوعة والوشاح والأنابيب المرفوضة. يمكن أن يمثل التحسن بنسبة 1% في العائد على خط إنتاج 30.000 طن/سنة مئات الآلاف من الدولارات سنويًا.

وقت تغيير الحجم (الدقيقة): الوقت اللازم للتغيير من حجم أنبوب إلى آخر، بما في ذلك تغيير اللفة. في المطحنة التقليدية ذات الأدوات الثابتة، يستغرق تغيير الحجم من 4 إلى 8 ساعات. يمكن لأنظمة الأدوات سريعة التغيير والضبط المؤازر أن تقلل هذا الوقت إلى 30-90 دقيقة في المطاحن الحديثة، مما يؤدي إلى تحسين مرونة الجدولة بشكل كبير.

التسامح OD (مم): الاختلاف المسموح به في القطر الخارجي من الاسمي. قد تحتوي المطاحن الدقيقة لتطبيقات السيارات على ±0.05 مم؛ تعمل المطاحن الهيكلية عادةً حتى ±0.5 مم أو وفقًا للتسامح القياسي EN/ASTM المطبق.

كفاءة طاقة التردد العالي (%): نسبة الطاقة المقدمة إلى منطقة اللحام مقابل الطاقة الإجمالية التي يسحبها جهاز اللحام HF. تحقق مصادر الطاقة الحديثة عالية التردد ذات الحالة الصلبة كفاءة تتراوح بين 85 و92%؛ قد تنخفض مذبذبات الأنابيب المفرغة القديمة إلى أقل من 60%، مما يمثل فرقًا كبيرًا في تكلفة التشغيل على نطاق واسع.

فعالية المعدات الشاملة (OEE): منتج التوفر × الأداء × الجودة. تبلغ نسبة OEE لمطحنة الأنابيب ذات المستوى العالمي عادةً 75-85%. إن فهم أي من العوامل الثلاثة يعوق الأداء هو الخطوة الأولى نحو التحسين.

أpplications of Tube Mill Machine Products

تعد الأنابيب والمواسير التي يتم إنتاجها باستخدام آلات طحن الأنابيب من بين المكونات الصناعية الأكثر استخدامًا على نطاق واسع في الاقتصاد العالمي. القطاعات التالية هي أكبر المستهلكين:

البناء والبنية التحتية: المقاطع الهيكلية المجوفة (SHS، RHS، CHS) لإطارات المباني والجسور والأعمدة والإنشاءات المعيارية. تمثل أنابيب السقالات (EN39، 48.3 مم OD) واحدة من المنتجات الفردية الأكبر حجمًا. تشير التقديرات إلى أن السوق العالمية لأنابيب الصلب الإنشائية تستهلك أكثر من 80 مليون طن من المنتجات النهائية سنويًا.

أutomotive: أنابيب مرسومة بدقة وملفوفة لمكونات الهيكل وأنظمة العادم وإطارات المقاعد وخطوط الوقود وأجزاء التعليق. تتطلب أنابيب السيارات تفاوتات صارمة في الأبعاد وخصائص ميكانيكية متسقة، مما يؤدي إلى اعتماد المطاحن المؤازرة ذات الدفع الفردي واللحام بالليزر على خطوط السيارات المخصصة.

النفط والغاز: خطوط الأنابيب، والغلاف، والأنابيب، وأنبوب الحفر لتطبيقات المنبع والوسط. تخضع السلع الأنبوبية في الدول النفطية (OCTG) لمعايير API وISO التي تتطلب اختبارًا صارمًا لسلامة اللحام، بما في ذلك الاختبار الهيدروستاتيكي لكامل الجسم والفحص غير المدمر (NDE) لدرزة اللحام.

الأثاث والمنتجات الاستهلاكية: أرجل الطاولة، وإطارات الكراسي، وإطارات الأسرة، ورفوف معدات اللياقة البدنية، وتجهيزات عرض البيع بالتجزئة. تهيمن مصانع القسم الخفيف التي تنتج الأنابيب الدائرية والمربعة مقاس 15-40 مم على هذا القطاع. إن التشطيب العالي للسطح والتصاق الطلاء المتسق هما المحركان الأساسيان للجودة.

أgriculture and Greenhouse Structures: أنابيب مستديرة وبيضاوية مجلفنة لإطارات البيوت الزجاجية ومحاور الري والأسوار ومساكن الحيوانات. تعتبر مقاومة التآكل والتكلفة التنافسية من المتطلبات الأساسية.

الطاقة والمتجددة: تتطلب الأساسات الأحادية لتوربينات الرياح البحرية علبًا ملحومة ذات قطر كبير جدًا وجدران سميكة؛ تُستخدم الأنابيب ذات القطر الأصغر في أنظمة تركيب الألواح الشمسية وتطبيقات المبادلات الحرارية في محطات الطاقة الحرارية والنووية.

آلة مطحنة الأنبوب مقابل مطحنة الأنابيب: ما الفرق؟

غالبًا ما يتم استخدام المصطلحين "طاحونة الأنابيب" و"طاحونة الأنابيب" بالتبادل، ولكن هناك اختلافات ذات معنى في كيفية تحديد منتجاتها وتطبيقها. إن فهم الاختلافات يساعد المشترين على تجنب التحديد الخاطئ.

الجدول 4: الاختلافات الرئيسية بين مخرجات آلة مطحنة الأنابيب (الأنابيب) ومخرجات مطحنة الأنابيب (الأنابيب) من حيث المواصفات والمعايير والتطبيقات.

كيفية اختيار آلة مطحنة الأنبوب: اعتبارات الشراء الرئيسية

يتطلب اختيار آلة مطحنة الأنبوب المناسبة تحقيق التوازن بين مزيج المنتجات المستهدفة وحجم الإنتاج وميزانية رأس المال والمساحة الأرضية المتاحة. تغطي القائمة المرجعية التالية نقاط القرار الأكثر أهمية:

حدد مزيج المنتج الخاص بك أولاً

يحدد نطاق OD ونطاق سمك الجدار لمنتجاتك المستهدفة تكوين المطحنة بالكامل - أدوات اللف، وقوة المحرك، وسعة اللحام عالي التردد، ومواصفات القطع. إن المطحنة المُحسّنة لقطر يتراوح بين 25 و76 مم OD عند جدار 1.5-4.0 مم سيكون أداؤها سيئًا إذا حاولت لاحقًا تشغيل جدار رقيق بقطر 10 مم. حدد الحد الأدنى والحد الأقصى لأبعاد المنتج قبل الاتصال بالموردين، وقم بتضمين أي توسعة مستقبلية مخططة لمجموعة المنتجات.

قم بمطابقة قوة اللحام ذات التردد العالي مع سمك جدارك وسرعته

مقياس متطلبات طاقة ماكينة اللحام ذات التردد العالي مع مدخلات الحرارة، والتي تعتمد على سمك الجدار وعرض الشريط وسرعة المطحنة والمواد. القاعدة العامة الشائعة للصلب الكربوني هي ما يقرب من 0.4-0.7 كيلو واط لكل ملم مربع من مساحة اللحام المقطعية لكل وحدة سرعة. يعد تصغير حجم ماكينة اللحام أحد الأخطاء الأكثر شيوعًا في شراء مطحنة الأنابيب - فهو يحد من السرعة القصوى للمطحنة ويمكن أن ينتج لحامات باردة عند أعلى نطاق السرعة. يجب على الموردين تقديم حساب طاقة تفصيلي لمزيج المنتجات المحدد الخاص بك.

تقييم فلسفة الأدوات والتكلفة

تعتبر أدوات اللف تكلفة مستمرة كبيرة. يمكن أن تكلف المجموعة الكاملة من بكرات التشكيل والزعانف والتحجيم لحجم أنبوب واحد ما بين 8000 إلى 40000 دولار اعتمادًا على القطر ومواد اللف. إذا كان عملك يتطلب تغييرات متكررة في الحجم، فاستثمر في تصميم مطحنة يقلل من عدد مجموعات الأسطوانات المطلوبة (على سبيل المثال، الأدوات المشتركة عبر مجموعة أحجام) وفكر في عربات الأسطوانات سريعة التغيير التي تقلل من وقت التغيير. تدوم اللفات ذات الأكمام المصنوعة من كربيد التنغستن من 3 إلى 8 مرات أطول من اللفات الفولاذية للأدوات الصلبة، كما أنها فعالة من حيث التكلفة بالنسبة للأحجام كبيرة الحجم.

أssess Automation and Controls

يجب أن توفر المطاحن الأنبوبية الحديثة إدارة الوصفات المعتمدة على PLC، حيث يقوم المشغلون بتخزين واستدعاء جميع معلمات المطحنة (مواضع اللف، طاقة التردد العالي، سرعة الخط، طول القطع) حسب رمز المنتج. يؤدي ذلك إلى تقليل وقت الإعداد، وتقليل الخردة أثناء تغييرات الحجم، وتمكين الجودة المتسقة عبر الورديات. ابحث عن إمكانية التكامل مع أنظمة ERP/MES لتتبع الإنتاج، واسأل عما إذا كان نظام التحكم يدعم التشخيص عن بعد - وهذا له قيمة كبيرة لدعم ما بعد البيع، خاصة عند الشراء من الموردين الخارجيين.

عامل في دعم ما بعد البيع وقطع الغيار

أ tube mill is a long-term capital investment — typical economic life is 15–25 years. Evaluate the supplier's spare parts availability, technical support response time, and training programme. Request references from existing customers in your region and ask specifically about parts lead times and support responsiveness. Proximity of service engineers matters: a mill downtime of even one day on a line producing 100 tonnes/day represents tens of thousands of dollars in lost production.

الأسئلة المتداولة (الأسئلة الشائعة)

الاستنتاج

أ آلة مطحنة الأنبوب هو نظام تصنيع متطور وعالي الإنتاجية يحول شريط الفولاذ الخام إلى أنابيب ملحومة نهائية من خلال عملية مستمرة ومضمنة لتشكيل اللف واللحام عالي التردد والتحجيم الدقيق. إنها التكنولوجيا الأساسية وراء المقاطع الهيكلية المجوفة، والأنابيب الميكانيكية، ومكونات السيارات الدقيقة، والسلع الأنبوبية في الدول النفطية التي تدعم البناء الحديث، والنقل، والبنية التحتية للطاقة.

يتطلب اختيار مطحنة الأنابيب المناسبة فهمًا واضحًا لمزيج المنتجات المستهدف ومتطلبات الحجم ودرجات المواد ومعايير الجودة وخطط السعة طويلة المدى. من خلال التكوين الصحيح — ماكينة لحام HF ذات حجم مناسب، ومحركات مؤازرة فردية، وأدوات سريعة التغيير، وعناصر تحكم PLC حديثة — توفر ماكينة طاحونة الأنابيب المحددة جيدًا ما بين 15 إلى 25 عامًا من الإنتاج الموثوق والمربح.

سواء كنت تقوم بتقييم أول استثمار لك في مطحنة الأنابيب أو ترقية خط موجود، فإن المعلمات الفنية والمقارنات في هذا الدليل توفر إطارًا منظمًا لاتخاذ قرارات مستنيرة.
