ما هو الفرق بين عمليات آلة مطحنة الأنبوب المربعة والدائرية؟

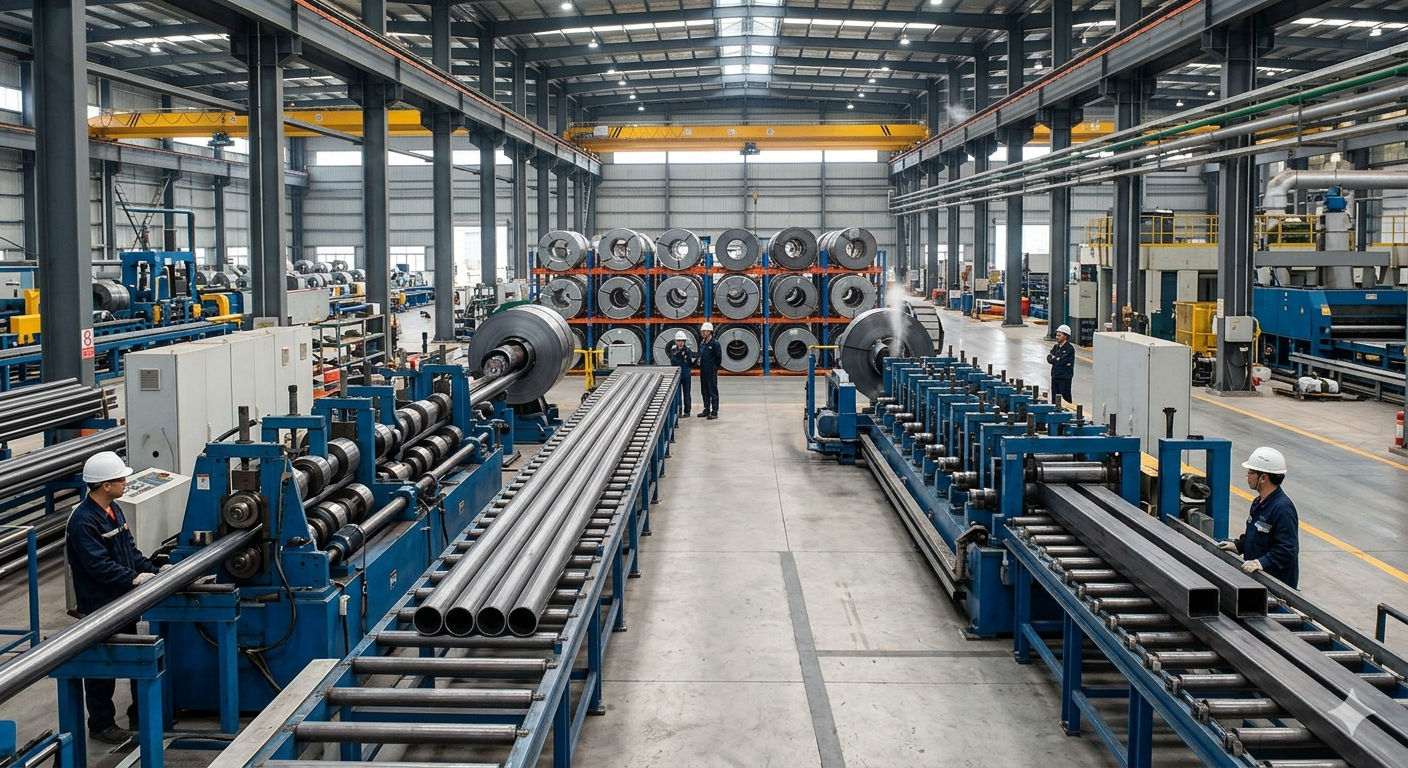

يكمن الاختلاف الأساسي بين عمليات مطحنة الأنابيب المربعة والدائرية في تسلسل التشكيل وتوزيع الضغط الميكانيكي أثناء مرحلة الدرفلة على البارد. بينما يتم تشكيل الأنابيب المستديرة عن طريق تقويس الشريط تدريجيًا إلى أسطوانة قبل اللحام، يمكن إنتاج الأنابيب المربعة إما عن طريق تشكيل أنبوب دائري ملحوم على شكل مربع (تشكيل غير مباشر) أو عن طريق طي الشريط مباشرة إلى شكل مستطيل (تشكيل مباشر إلى مربع). تؤثر هذه الاختلافات بشكل كبير على كفاءة الإنتاج وتكاليف الأدوات والسلامة الهيكلية للمنتج النهائي.

طرق التشكيل الأساسية: مستديرة مقابل مربعة

يستخدم تشكيل الأنبوب الدائري تصميم "نمط الزهرة" لثني الشريط المعدني بشكل موحد، بينما يتطلب تشكيل الأنبوب المربع تحكمًا متخصصًا في تشوه الزاوية.

في معيار جولة مطحنة الأنبوب تبدأ العملية بمرحلة الانهيار، حيث يتم ثني الشريط الفولاذي المسطح على شكل حرف U، ثم شكل O مغلق. تعتمد هذه العملية على بكرات عالية الدقة لضمان توافق الحواف بشكل مثالي مع اللحام عالي التردد (HF). يتم توزيع الضغط بالتساوي عبر المحيط، مما يجعلها عملية مستقرة للغاية للمواد ذات الجدران الرقيقة.

على العكس من ذلك، مطاحن أنبوب مربع غالبًا ما تستخدم تقنيتين متميزتين:

• من التقريب إلى المربع (التشكيل غير المباشر): تنتج الآلة أولاً أنبوبًا دائريًا قياسيًا ثم تستخدم مطحنة التحجيم (رأس تركس) لتشويه الشكل الدائري إلى مربع. هذه هي الطريقة الأكثر شيوعًا لأنها تضمن طبقات لحام عالية الجودة.
• التشكيل المباشر إلى المربع: يتم ثني الشريط مباشرة على شكل مربع قبل اللحام. تقلل هذه الطريقة من هدر المواد واستهلاك الطاقة بمقدار تقريبًا 15-20% ولكنه يتطلب أدوات معقدة لإدارة الضغط المركز في الزوايا.

المقارنة الفنية للأدوات والبكرات

تعد أدوات الأنابيب المستديرة أبسط وأكثر توحيدًا بشكل عام، بينما يتطلب إنتاج الأنابيب المربعة بكرات معقدة متعددة المحاور لمنع تشقق الزوايا.

ل جولة tube mill ، تم تصميم البكرات للتعامل مع قطر معين. إذا أرادت الشركة المصنعة تغيير القطر من 25 مم إلى 32 مم، فيجب استبدال مجموعة كاملة من الأسطوانات. منطقة الاتصال بين الأسطوانة والأنبوب ثابتة، مما يقلل من خدش السطح.

في مطاحن أنبوب مربع وخاصة تلك التي تستخدم تقنية التشكيل المباشر، غالبًا ما يتم استخدام نظام "Common Use Roller". وهذا يسمح لنفس مجموعة البكرات بإنتاج أحجام مختلفة من الأنابيب المربعة والمستطيلة عن طريق ضبط الأوضاع الأفقية والرأسية للبكرات. وهذا يقلل بشكل كبير من وقت التوقف عن العمل أثناء تغييرات المواصفات، وغالبًا ما يؤدي إلى تقليل وقت التغيير من 8 ساعات إلى 45 دقيقة .

خصائص اللحام والمناطق المتأثرة بالحرارة (HAZ)

تعد عملية اللحام HF في الأنابيب المستديرة أكثر اتساقًا نظرًا للشكل المتماثل، في حين تواجه الأنابيب المربعة تحديات مع محاذاة الحواف عند الزوايا.

أثناء إنتاج جولة tubes ، يحيط الملف التعريفي بالأنبوب بشكل موحد. عادةً ما تكون المنطقة المتأثرة بالحرارة (HAZ) ضيقة جدًا، وعادة ما تكون بين 0.5 ملم إلى 1.5 ملم ، حسب سمك الجدار. يسمح هذا التناظر باللحام عالي السرعة الذي يصل إلى 100 متر في الدقيقة .

ل أنابيب مربعة ، في حالة استخدام طريقة المباشر إلى المربع، عادة ما تقع نقطة اللحام في منتصف جانب واحد مسطح. من الصعب الحفاظ على استقرار هذا السطح المسطح أثناء الحث عالي السرعة. إذا تقلبت "الزاوية V" للحواف، فقد يؤدي ذلك إلى "اللحامات الباردة" أو "البقع". لذلك، لا يزال يتم تصنيع العديد من الأنابيب المربعة الهيكلية شديدة التحمل من خلال عملية دائرية إلى مربعة لضمان أقصى قدر من سلامة اللحام.

بيانات المقارنة التفصيلية

السلامة الهيكلية والإجهاد المادي

توفر الأنابيب المستديرة مقاومة فائقة للضغط الداخلي، بينما توفر الأنابيب المربعة مقاومة أفضل للانحناء والالتواء في البناء.

في terms of metallurgy, the جولة tube mill process يُخضع المادة إلى "تصلب العمل" بشكل موحد. وهذا يجعل الأنابيب المستديرة مثالية لنقل السوائل حيث يكون الضغط الداخلي عاملاً، كما هو الحال في خطوط أنابيب النفط أو الغاز.

ال عملية الأنبوب المربع ، وتحديدًا تحجيم الزوايا، يزيد من قوة إنتاج الفولاذ عند نصف القطر. على سبيل المثال، قد يظهر الأنبوب المربع المصنوع من الفولاذ الكربوني Q235 أ 10-15% زيادة في قوة الخضوع في زواياها مقارنة بأوجهها المسطحة. وهذا يجعل الأنابيب المربعة هي الخيار المفضل للإطارات الميكانيكية والدعامات المعمارية حيث تكون الصلابة ذات أهمية قصوى.

استهلاك الطاقة والكفاءة التشغيلية

تستهلك المطاحن المباشرة إلى المربعة كهرباء أقل بكثير من عملية التحويل غير المباشرة من الدائري إلى المربع.

عندما تنتج الآلة أنبوبًا دائريًا ثم تعيد تشكيله إلى مربع، فإنها تقوم بشكل أساسي بعمل "التشكيل" مرتين. وهذا يتطلب حوامل تحجيم إضافية ومحركات أكثر قوة. تشير البيانات إلى أن أ مطحنة الأنبوب المربع ذات التشكيل المباشر يمكن أن ينقذ ما يصل إلى 25% من إجمالي استهلاك الطاقة لأنه يتجنب الاحتكاك وتوليد الحرارة المرتبط بإعادة التشكيل الثانوي.

ما هي العملية المناسبة لمصنعك؟

يعتمد الاختيار بين هذه العمليات على السوق المستهدف:

• اختر المطاحن الأنبوبية المستديرة إذا كنت تنتج أنابيب أثاث دقيقة، أو أنابيب عادم السيارات، أو خطوط نقل السوائل التي تتطلب معرفًا سلسًا/OD (القطر الداخلي/الخارجي).
• اختر مطاحن الأنبوب المربع (على وجه التحديد Direct-to-Square) إذا كنت تركز على أنظمة الفولاذ الهيكلي أو السقالات أو الأرفف كبيرة الحجم حيث تكون التكلفة لكل طن وتوفير المواد هي الأولوية.

الأسئلة المتداولة (الأسئلة الشائعة)

الاستنتاج

في summary, the عمليات آلة مطحنة الأنبوب المربعة والمستديرة هي مسارات متميزة مصممة لتلبية الاحتياجات الهندسية المختلفة. تركز عمليات الأنبوب الدائري على السرعة وديناميكيات السوائل ، في حين تؤكد عمليات الأنبوب المربع القوة الهيكلية والاستخدام الفعال للمواد . التطورات الحديثة في لحام عالي التردد و تعديلات الأسطوانة الآلية لقد سدت هذه الفجوة، مما سمح للمصنعين بالتبديل بين الملفات الشخصية بسهولة غير مسبوقة. عند اختيار أجهزتك، ضع في اعتبارك دائمًا التوازن بين الاستثمار الأولي في الأدوات وتوفير الطاقة على المدى الطويل.
